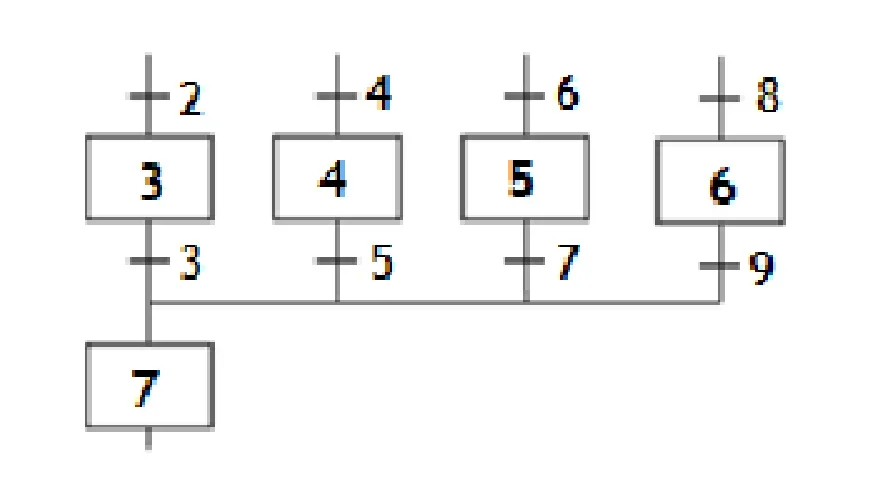

Na podstawie przedstawionego grafu, przejście do kroku 7 jest możliwe, gdy jest aktywny krok
A. 4 i spełniony jest warunek 3.
B. 3 i spełniony jest warunek 9.
C. 5 i spełniony jest warunek 7.
D. 5 i spełniony jest warunek 6.
Pytanie z egzaminu CKE, styczeń 2023 (arkusz E.19-SG-23.01).
Krok 7 można osiągnąć tylko wtedy, gdy krok 5 jest aktywny, a do tego muszą być spełnione warunki 7. W grafie widać, że te elementy są ze sobą mocno powiązane, więc wykonanie jednego kroku zależy od drugiego. Zrozumienie tych zależności to kluczowa sprawa, gdy chodzi o modelowanie procesów i analizowanie dróg w systemach informatycznych. W praktyce, w projektowaniu systemów workflow, każdy krok ma swoje warunki, żeby przejść do następnego. Jak się tego nie zrozumie, to mogą wyjść spore problemy. Ignorowanie takich rzeczy w automatyzacji procesów często prowadzi do błędów i opóźnień. Dlatego, zanim wdrożysz system, warto dokładnie przeanalizować i sprawdzić wszystkie te zależności, to naprawdę ma sens w pracy nad projektami i software engineering.
Jeśli wybierzesz odpowiedź, która nie bierze pod uwagę warunku 7, to mogą wyniknąć poważne nieporozumienia co do analizy zależności kroków w grafie. Wiele osób popełnia błąd, myśląc, że aktywacja kroków nie zależy od warunków, a to jest naprawdę mylne w temacie zarządzania procesami. Na przykład, zaznaczenie kroków 4 czy 3 jako spełniających wymagania do przejścia do kroku 7 kompletnie pomija ważny element, jakim jest warunek 7. Taki sposób myślenia sprawia, że można nie zrozumieć struktury grafu i relacji w nim. W praktyce oznacza to, że ludzie mogą wprowadzać błędne dane do systemów, co prowadzi do problemów decyzyjnych. Zlekceważenie powiązań kroków i ich warunków często bierze się z pobieżnej analizy diagramów albo złego przeszkolenia w interpretacji takich rzeczy. Kluczowe jest, żeby przy pracy z grafami i procesami, dokładnie badać wszystkie elementy i ich interakcje. Dzięki temu można lepiej zarządzać projektami i unikać błędów.
