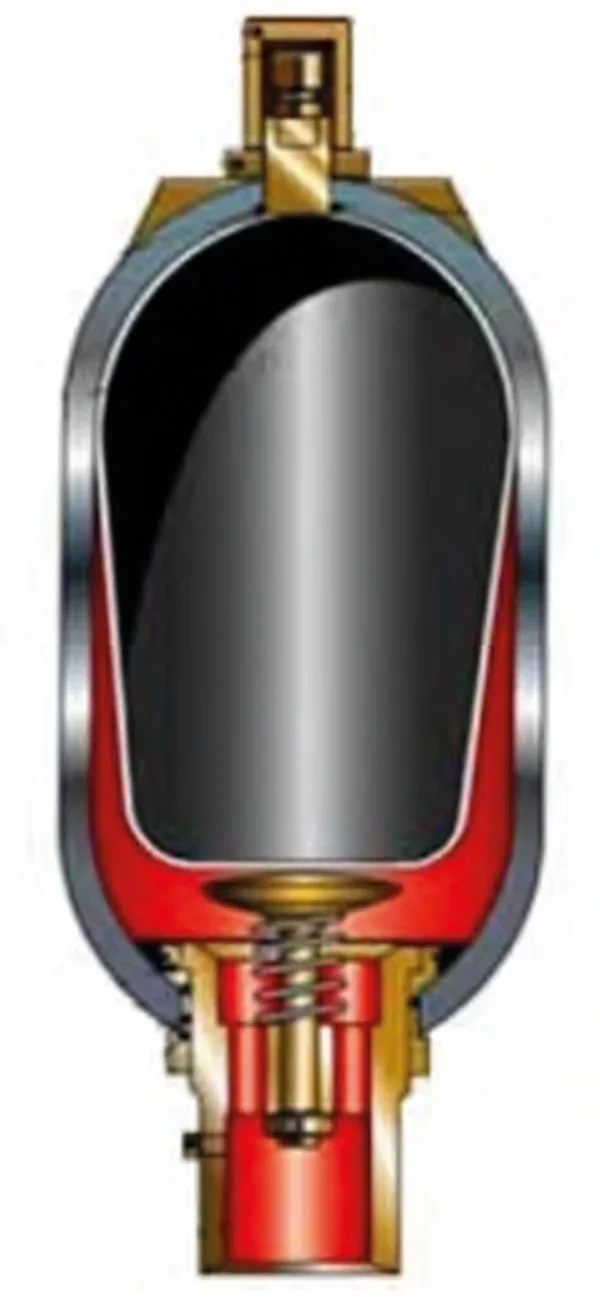

Na rysunku przedstawiony został przekrój akumulatora hydraulicznego
A. membranowego.
B. tłokowego.
C. pęcherzowego.
D. sprężynowego.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.18-X-17.01).
Akumulator pęcherzowy to kluczowe urządzenie stosowane w systemach hydraulicznych, które wykorzystuje elastyczny pęcherz do oddzielania medium roboczego, najczęściej oleju hydraulicznego, od gazu, zazwyczaj azotu. W przedstawionym na rysunku przekroju widoczny pęcherz stanowi istotny element, który pozwala na kumulację energii oraz amortyzację ciśnienia. Dzięki swojej konstrukcji akumulator pęcherzowy potrafi efektywnie zarządzać szczytowymi obciążeniami i stabilizować ciśnienie w układzie hydraulicznym. W praktyce znajduje zastosowanie w różnych branżach, takich jak budownictwo, przemysł motoryzacyjny oraz lotniczy, gdzie niezawodność układu hydraulicznego jest niezbędna. Standardy branżowe, takie jak ISO 4413, podkreślają znaczenie odpowiednich rozwiązań hydraulicznych, a akumulatory pęcherzowe są często preferowane ze względu na ich sprawność i łatwość w integrowaniu z innymi elementami układów hydraulicznych. To sprawia, że są one istotnym komponentem w projektowaniu nowoczesnych systemów hydraulicznych.
Wybór odpowiedzi związanej z akumulatorami sprężynowymi, tłokowymi lub membranowymi wskazuje na pewne nieporozumienia dotyczące konstrukcji i zasad działania akumulatorów hydraulicznych. Akumulatory sprężynowe działają na zupełnie innej zasadzie, wykorzystując energię zgromadzoną w sprężynach do przechowywania energii hydraulicznej. Ich zastosowanie ogranicza się głównie do sytuacji, gdzie wymagana jest krótka amortyzacja ciśnienia, a nie stosuje się ich w systemach, które wymagają długotrwałego przechowywania energii. Akumulatory tłokowe z kolei używają tłoków, które nie są w stanie efektywnie oddzielić medium roboczego od gazu, co może prowadzić do zanieczyszczenia układu hydraulicznego. Z kolei akumulatory membranowe, choć również mogą oddzielać dwa media, nie są tak powszechnie stosowane, jak akumulatory pęcherzowe, a ich zastosowanie jest ograniczone do specyficznych warunków operacyjnych. Wybór niewłaściwego rodzaju akumulatora może prowadzić do obniżenia efektywności systemu hydraulicznego, a także do zwiększonego ryzyka awarii, co jest sprzeczne z dobrą praktyką inżynieryjną. Prawidłowe zrozumienie różnic między tymi typami akumulatorów jest kluczowe dla zapewnienia efektywności i bezpieczeństwa pracy układów hydraulicznych.
