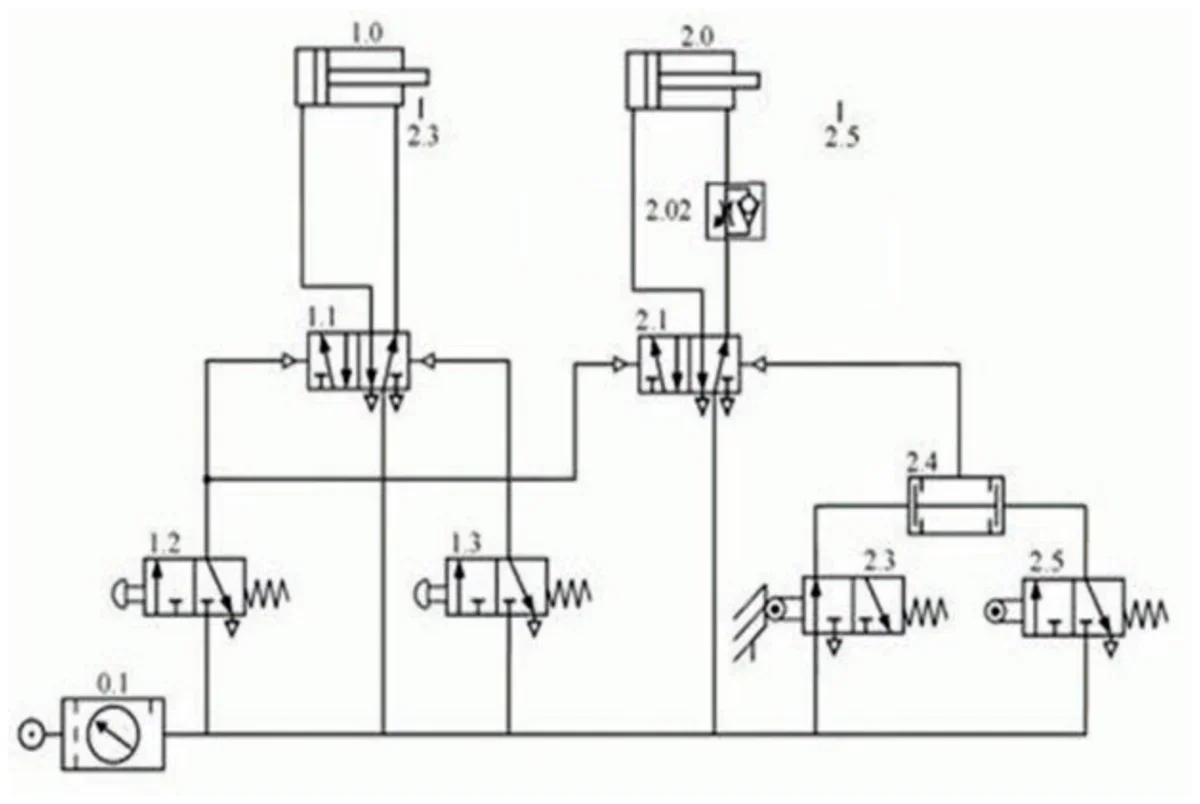

W układzie przedstawionym na rysunku, przy wysuniętych tłoczyskach obu siłowników przesterowane są zawory
A. 1.1, 2.1, 2.3
B. 1.1, 2.3, 2.5
C. 1.1, 2.1, 2.5
D. 2.1, 2.3, 2.5
Pytanie z egzaminu CKE, wrzesień 2015 (arkusz E.18-X-15.08).
Odpowiedź 2.1, 2.5 i 1.1 jest poprawna, ponieważ przedstawia kluczowe zawory, które są odpowiedzialne za prawidłowe funkcjonowanie układu hydraulicznego w momencie, gdy tłoczyska obu siłowników są wysunięte. Zawór 1.1 pełni funkcję rozdzielacza dla pierwszego siłownika, kierując przepływ medium do siłownika, co umożliwia jego pracę. Z kolei zawór 2.1 działa analogicznie dla drugiego siłownika, zapewniając mu odpowiednie zasilanie. Zawór 2.5 to zawór przelewowy, który jest istotny w kontekście regulacji ciśnienia w obwodzie. Dzięki niemu możliwe jest bezpieczne odprowadzenie medium po wykonaniu pracy przez siłownik, co zapobiega nadmiernemu wzrostowi ciśnienia w systemie. Zastosowanie tych zaworów zgodnie z ich przeznaczeniem jest standardową praktyką w budowie układów hydraulicznych i zapewnia ich poprawne działanie oraz bezpieczeństwo. W praktyce, umiejętność rozpoznawania i poprawnego deklarowania działania tych zaworów jest istotna w projektowaniu oraz eksploatacji systemów hydraulicznych, co ma kluczowe znaczenie w wielu branżach, od budownictwa po przemysł motoryzacyjny.
Wybór odpowiedzi, który nie obejmuje zaworu 2.1 lub 2.5, prowadzi do błędnych wniosków w kontekście funkcjonowania układów hydraulicznych. W przypadku pominięcia zaworu 2.1, ignoruje się jego kluczową rolę jako rozdzielacza dla drugiego siłownika, co może prowadzić do nieprawidłowego kierowania przepływu medium. W hydraulice, prawidłowe zasilanie siłownika jest kluczowe dla jego efektywności. Zawór 2.5, jako zawór przelewowy, odpowiada za regulację ciśnienia w obwodzie. Pominięcie jego roli w układzie hydrauliki oznacza niepełne zrozumienie mechanizmów bezpieczeństwa, które chronią system przed nadmiernym ciśnieniem. W praktyce, takie błędy mogą prowadzić do awarii układu, co pociąga za sobą zarówno wymierne straty finansowe, jak i potencjalne zagrożenie dla personelu obsługującego system. Innym częstym błędem myślowym jest zakładanie, że tylko jedno z wymienionych rozwiązań jest kluczowe dla funkcjonowania układu, co nie uwzględnia współzależności zaworów i ich wzajemnego wpływu na efektywność całego systemu. Aby uniknąć takich niedopatrzeń, istotne jest przyswojenie wiedzy na temat podstawowych zasad pracy układów hydraulicznych, co wymaga zrozumienia roli poszczególnych elementów i ich włączenia w całość systemu.
