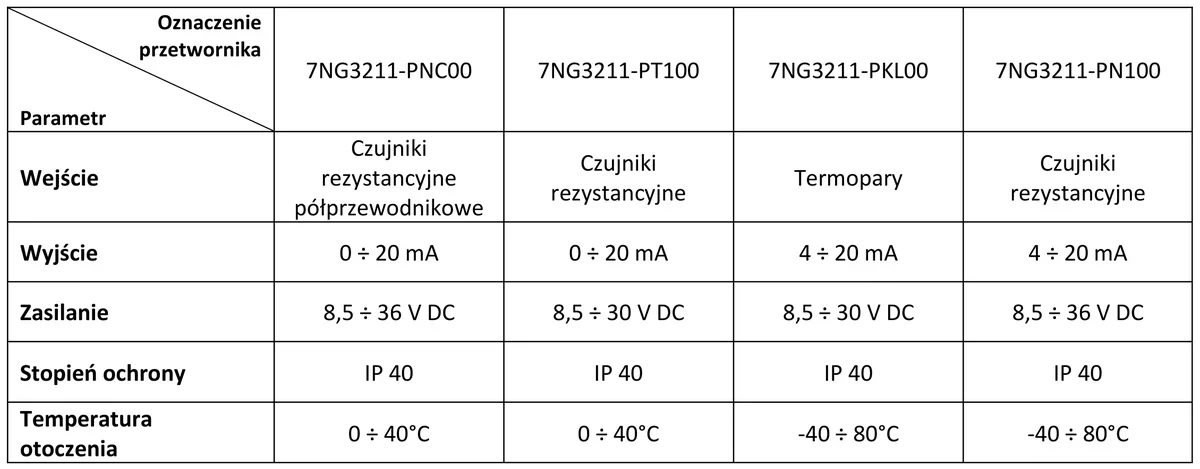

Wskaż oznaczenie przetwornika temperatury, który należy zamontować w układzie mechatronicznym, jeżeli:
– elementem sensorycznym w układzie jest czujnik Pt 100,
– przetwornik będzie zasilany z zasilacza wewnętrznego sterownika PLC (24 V DC),
– wyjście przetwornika podłączone będzie do wejścia analogowego 4 ÷ 20 mA sterownika,
– układ pomiarowy będzie zamontowany na zewnątrz hali produkcyjnej.
A. 7NG3211-PN100
B. 7NG3211-PNC00
C. 7NG3211-PT100
D. 7NG3211-PKL00
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.19-X-18.06).
Odpowiedź 7NG3211-PN100 jest poprawna, ponieważ przetwornik ten został zaprojektowany do współpracy z czujnikami rezystancyjnymi, takimi jak Pt 100, co czyni go idealnym rozwiązaniem w aplikacjach wymagających pomiaru temperatury. Oferuje wyjście analogowe w standardzie 4 ÷ 20 mA, co jest powszechnie stosowanym rozwiązaniem w systemach automatyki przemysłowej i pozwala na precyzyjne przekazywanie danych do sterowników PLC. Zasilany napięciem 8,5 ÷ 36 V DC, a więc również 24 V DC, spełnia wymogi dotyczące zasilania w wielu aplikacjach. Dodatkowo, jego zakres pracy w temperaturze od -40 do 80°C czyni go odpowiednim do instalacji na zewnątrz, co jest kluczowe w kontekście montażu w trudnych warunkach atmosferycznych. Oprócz tego, stosowanie standardowych wyjść analogowych, jak 4 ÷ 20 mA, jest zgodne z najlepszymi praktykami w dziedzinie automatyki oraz przemysłu, co zapewnia łatwość integracji z innymi komponentami systemu.
Wybór niepoprawnych przetworników może prowadzić do wielu problemów w działaniu układów mechatronicznych. Przykładowo, przetwornik 7NG3211-PNC00 nie jest odpowiedni, ponieważ nie obsługuje czujników rezystancyjnych, co oznacza, że nie będzie w stanie prawidłowo odczytywać wartości z czujnika Pt 100. Użycie takiego przetwornika w systemie, który wymaga pracy z czujnikiem Pt 100, prowadziłoby do błędów pomiarowych oraz braku możliwości uzyskania danych o temperaturze. Z kolei przetwornik 7NG3211-PT100 również nie spełnia wymagań dotyczących zasilania oraz nie gwarantuje właściwego zakresu temperatur roboczych dla zastosowań zewnętrznych. Możliwość pracy w szerokim zakresie temperaturowym jest kluczowa, zwłaszcza w kontekście montażu na zewnątrz, gdzie temperatury mogą drastycznie się zmieniać. Ostatecznie, wybór przetwornika 7NG3211-PKL00 również nie jest odpowiedni, ponieważ może on nie posiadać wymaganych specyfikacji potrzebnych do pracy z analogowym wejściem 4 ÷ 20 mA. Kluczowym błędem, który często prowadzi do takich wyborów, jest nieuwzględnienie specyfikacji technicznych i standardów branżowych, co jest absolutnie niezbędne w projektowaniu systemów automatyki. Przed podjęciem decyzji o wyborze komponentów zawsze warto przeprowadzić szczegółową analizę wymagań aplikacji, aby uniknąć późniejszych problemów z integracją i funkcjonowaniem systemu.
