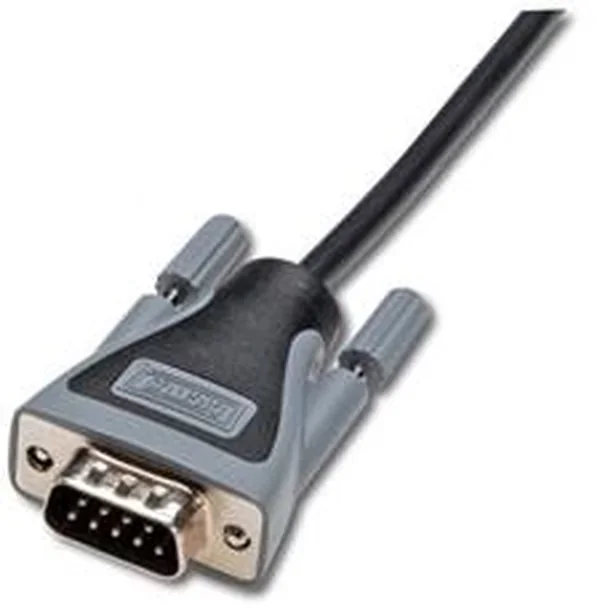

Do którego portu komputera PC należy podłączyć przedstawiony na rysunku przewód komunikacyjny?
A. RS232
B. USB
C. LPT
D. PS/2
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz E.18-SG-21.06).
Odpowiedź RS232 jest poprawna, ponieważ złącze D-Sub o 9 pinach, które znajduje się w przedstawionym przewodzie, jest standardowym złączem dla portu szeregowego RS232. Porty RS232 były szeroko stosowane w komputerach do komunikacji z urządzeniami peryferyjnymi, takimi jak modemy, drukarki i różne urządzenia przemysłowe. Ten standard komunikacyjny pozwala na przesyłanie danych w formie szeregowej, co oznacza, że bity danych są przesyłane jeden po drugim przez pojedynczy kanał. W praktyce, złącze RS232 wymaga odpowiednich kabli i złączy, które muszą być zgodne z tym standardem, co zapewnia stabilność i niezawodność transmisji. Chociaż współczesne technologie przesyłania danych, takie jak USB, zdobyły dominującą pozycję, RS232 nadal jest używane w wielu aplikacjach, zwłaszcza w obszarach, gdzie wymagane jest połączenie z urządzeniami starszej generacji. W związku z tym znajomość interfejsu RS232 i jego zastosowań jest istotna dla każdego specjalisty IT czy inżyniera.
Odpowiedzi PS/2, USB i LPT są niepoprawne z kilku powodów, które należy zrozumieć, aby uniknąć błędnych wniosków w przyszłości. Złącze PS/2, które służy głównie do podłączania klawiatur i myszy, charakteryzuje się innym typem złącza, często w kształcie okrągłym i posiada 6 pinów. Zastosowanie tego złącza do komunikacji z urządzeniami, które wymagają przesyłania danych w standardzie RS232, nie tylko jest technicznie niemożliwe, ale także nieefektywne, ponieważ PS/2 nie obsługuje protokołu szeregowego. Port USB, z kolei, jest nowoczesnym interfejsem, który zapewnia szybkie przesyłanie danych. Jednakże, USB używa złącza prostokątnego, które jest całkowicie niekompatybilne z złączem D-Sub. USB ma również zupełnie inny sposób komunikacji, oparty na modelu host-slave, co czyni je nieodpowiednim wyborem w sytuacjach wymagających komunikacji szeregowej. Port LPT, znany z użycia w drukarkach, również nie pasuje, ponieważ jest to złącze równoległe, które przesyła dane równocześnie przez wiele linii, co stoi w sprzeczności z zasadą działania RS232. Zrozumienie różnic między tymi interfejsami jest kluczowe dla prawidłowego podłączania urządzeń i wyboru odpowiednich kabli, co ma istotne znaczenie w praktyce inżynierskiej.
