Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych

Zawód: Technik mechatronik

Kategorie: Układy mechatroniczne Elementy i symbole Konserwacja i eksploatacja

Na podstawie schematu elektrycznego układu sterowania i zamieszczonych danych katalogowych określ liczbę i typ przycisków, które należy zamówić do montażu układu.

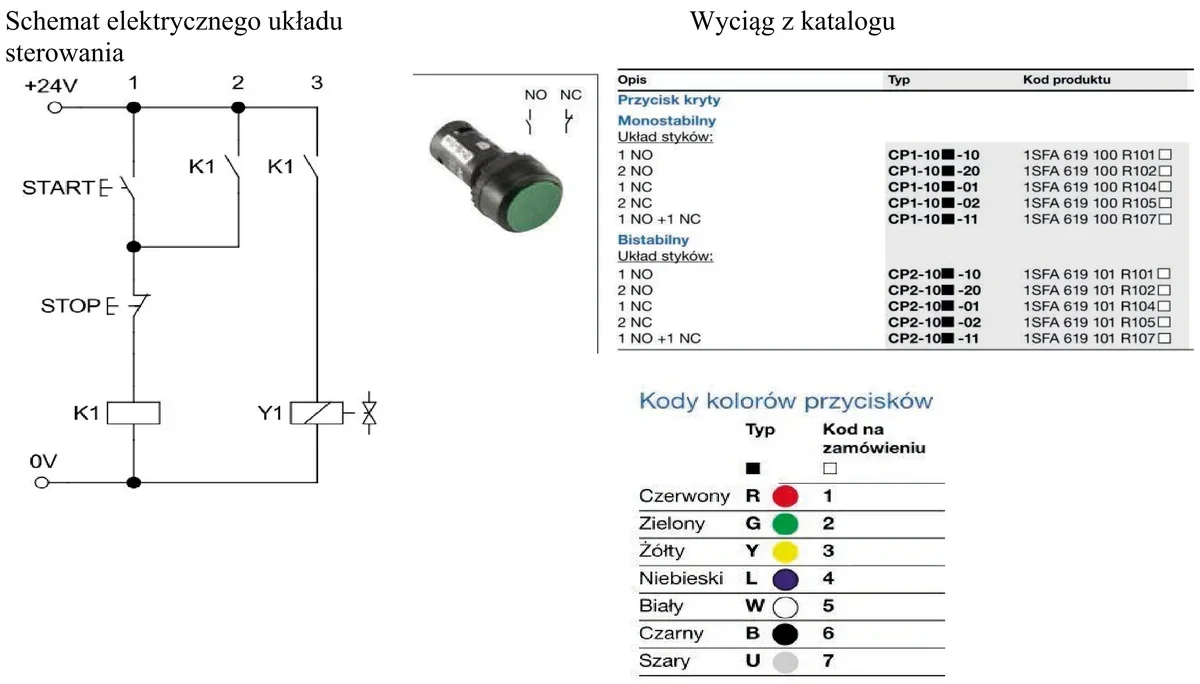

Schemat układu sterowania z przyciskami START i STOP, przekaźnikiem K1 i cewką Y1, zdjęcie przycisku oraz wyciąg z katalogu przycisków CP1 i CP2 z kodami kolorów
A. Przycisk CP1-10G-10, przycisk CP1-10R-01
B. Przycisk CP2-10G-01, przycisk CP2-10R-10
C. Przycisk CP1-10G-01, przycisk CP1-10R-10
D. Przycisk CP2-10G-10, przycisk CP2-10R-01

Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.19-X-16.01).

Wybór przycisków CP1-10G-10 i CP1-10R-01 jest zgodny z wymaganiami przedstawionymi w schemacie elektrycznym. Przycisk CP1-10G-10 to zielony przycisk monostabilny z jednym zestykem NO, co oznacza, że aktywuje obwód tylko w momencie naciśnięcia, co jest istotne w systemach, które wymagają chwilowego sygnału, jak np. uruchamianie maszyn lub urządzeń. Przycisk CP1-10R-01 to czerwony przycisk monostabilny z jednym zestykem NC, który pozostaje w obwodzie do momentu naciśnięcia, co sprawia, że jest idealny do zastosowań awaryjnych lub zatrzymywania procesów. W kontekście dobrych praktyk branżowych, istotne jest zapewnienie odpowiedniej kolorystyki i typu przycisków, aby zwiększyć bezpieczeństwo i intuicyjność obsługi. Zastosowanie odpowiednich typów przycisków zgodnych z normami EN 60947-5-1 zapewnia, że instalacja spełnia wymagania bezpieczeństwa oraz funkcjonalności. Dodatkowo, przemyślane użycie przycisków monostabilnych w odpowiednich aplikacjach może zredukować ryzyko błędów operatorów, co jest kluczowe w środowiskach przemysłowych.
Analiza zaproponowanych odpowiedzi wskazuje na istotne nieporozumienia w zakresie doboru typów przycisków. Wiele osób może mylić oznaczenia literowe oraz numeryczne, co prowadzi do wyboru niewłaściwych produktów. Na przykład, wybór przycisku CP2-10G-01 zamiast CP1-10G-10 może wynikać z błędnej interpretacji schematu elektrycznego, w którym kluczowe jest zrozumienie, że różne serie przycisków mogą mieć odmienne właściwości elektryczne i mechaniczne. Ponadto, przycisk CP2-10R-10 jest pod względem zastosowania niewłaściwy, ponieważ nie spełnia wymagań określonych w schemacie, co może prowadzić do nieprawidłowego działania całego systemu. Podobnie, użycie przycisków CP1-10G-10 i CP1-10R-01, pomimo ich poprawnych oznaczeń, nieściągnięcie z uwagi na różnice w ilości styków i ich konfiguracji, może skutkować błędnym działaniem układu. Kluczową zasadą jest, że każdy przycisk musi być dostosowany do specyficznych wymagań systemu, co obejmuje zarówno jego funkcjonalność, jak i typ styków. W kontekście normatywnym, ważne jest, aby wszystkie elementy elektryczne były zgodne z obowiązującymi standardami, takimi jak normy IEC, aby zapewnić bezpieczeństwo i efektywność działania instalacji. Dlatego też, zrozumienie różnic między poszczególnymi typami przycisków oraz ich właściwości jest kluczowym krokiem w procesie projektowania i budowy układów sterowania.
