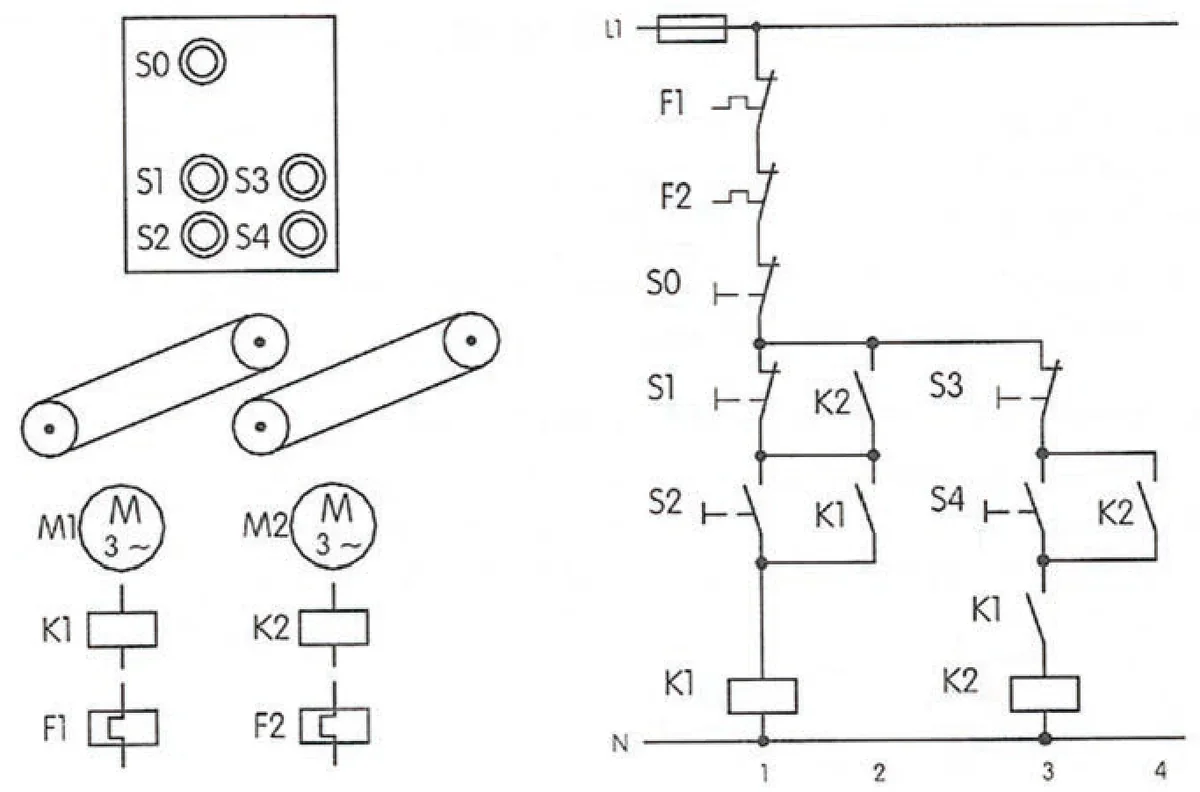

Na rysunkach przedstawiono układ sterowania dwoma taśmociągami. Na podstawie analizy schematu określ, które przyciski i w jakiej kolejności należy wcisnąć, aby najpierw uruchomić taśmociąg napędzany silnikiem M1, po czym uruchomić taśmociąg napędzany silnikiem M2, a następnie wyłączyć je w odwrotnej kolejności.
A. S2, S1, S4, S3
B. S1, S2, S3, S4
C. S1, S3, S2, S4
D. S2, S4, S3, S1
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz E.18-X-16.05).
Odpowiedź S2, S4, S3, S1 jest poprawna, ponieważ prawidłowo opisuje sekwencję działań potrzebnych do uruchomienia oraz wyłączenia taśmociągów. W pierwszej kolejności, wciśnięcie przycisku S2 aktywuje przekaźnik K1, co uruchamia silnik M1 i inicjuje pracę pierwszego taśmociągu. Następnie, przycisk S4 uruchamia drugi taśmociąg poprzez aktywację przekaźnika K2, który załącza silnik M2. Kluczowym elementem jest zrozumienie, że przekaźniki odpowiedzialne są za kontrolowanie zasilania silników, a ich prawidłowe włączanie i wyłączanie jest kluczowe w systemach automatyki. W przypadku wyłączania, najpierw należy wcisnąć S3, aby rozłączyć przekaźnik K2 i zatrzymać M2, a następnie S1, aby wyłączyć M1. Praktyczne zastosowanie tej wiedzy jest istotne w przemyśle, gdzie właściwe sterowanie procesami transportu materiałów ma kluczowe znaczenie dla efektywności produkcji oraz bezpieczeństwa. Zrozumienie logiki działania przekaźników i sekwencji ich aktywacji pomaga w projektowaniu i diagnostyce układów sterujących oraz w przestrzeganiu norm bezpieczeństwa w automatyce.
Wybór odpowiedzi niepoprawnych wynika z niepełnego zrozumienia zasad działania przekaźników w układach sterowania. Wiele osób może mylnie uważać, że przyciski można włączać w dowolnej kolejności, co prowadzi do błędnych założeń o sekwencji operacji. Na przykład, przycisk S1, który jest odpowiedzialny za wyłączenie silnika M1, nie powinien być wciśnięty przed wyłączeniem M2, ponieważ może to prowadzić do niebezpiecznej sytuacji, w której jeden z taśmociągów pozostaje w ruchu, a drugi zostaje zatrzymany. Ponadto, niektóre odpowiedzi sugerują, że można najpierw uruchomić M2, co jest niezgodne z wymaganiami, które nakazują najpierw uruchomić M1. To pokazuje, jak ważne jest logiczne myślenie oraz znajomość zależności pomiędzy elementami układu. Błędy w rozumieniu sekwencji mogą wynikać z nieprzestrzegania norm bezpieczeństwa, które są kluczowe w projektowaniu systemów automatyki. Przykładem może być unikanie sytuacji, które mogą prowadzić do kolizji operacyjnej obu taśmociągów, co jest fundamentalne w zapewnieniu bezpieczeństwa pracy. Dlatego warto zwrócić uwagę na zasady działania przekaźników oraz analizy schematów, co pozwoli uniknąć podobnych błędów w przyszłości.
