Na którym z diagramów przedstawiono prawidłową reakcję siłownika pneumatycznego na sygnały A i B, sterujące zaworem rozdzielającym 3/2, z którym współpracuje siłownik?

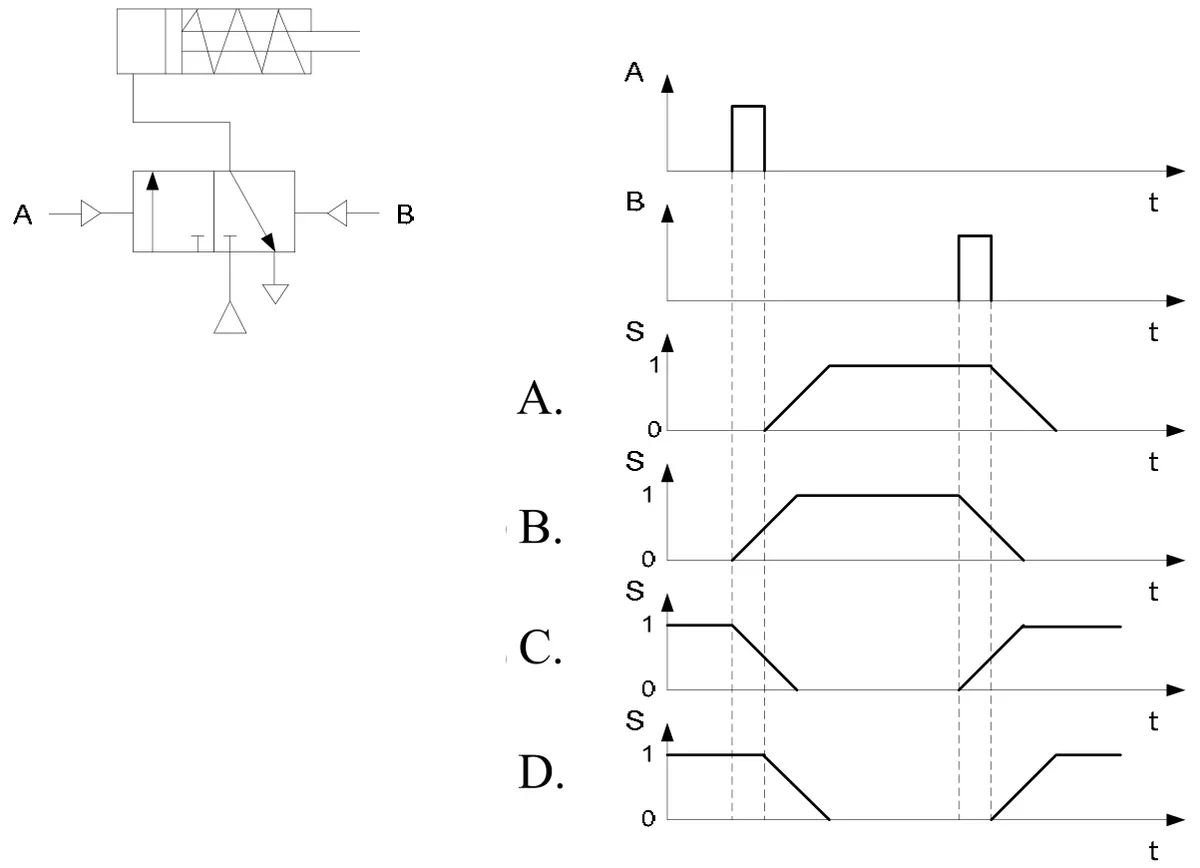

Schemat siłownika jednostronnego działania z zaworem 3/2 sterowanym sygnałami A i B, przebiegi sygnałów A i B oraz cztery diagramy położenia S oznaczone A, B, C i D
B.
D.
C.
A.

Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.19-X-14.05).

Odpowiedź B jest poprawna, ponieważ diagram ten prawidłowo ilustruje działanie siłownika pneumatycznego w odpowiedzi na sygnały A i B, które sterują zaworem rozdzielającym 3/2. W sytuacji, gdy sygnał A jest aktywowany, siłownik pneumatyczny jest uruchamiany, co odpowiada stanowi S=1. Z kolei, gdy sygnał B jest włączony, siłownik przestaje działać, co oznacza stan S=0. Tego rodzaju układ jest szeroko stosowany w automatyce przemysłowej, gdzie precyzyjne zarządzanie ruchem siłowników jest kluczowe dla efektywności procesów produkcyjnych. W praktyce, zastosowanie zaworów rozdzielających 3/2 w siłownikach pneumatycznych pozwala na kontrolowanie napędu w różnych konfiguracjach, co jest zgodne z normami branżowymi, takimi jak ISO 4414, które określają zasady dotyczące bezpieczeństwa i funkcjonalności systemów pneumatycznych.
Odpowiedzi inne niż B są niepoprawne, ponieważ nie odzwierciedlają rzeczywistej reakcji siłownika pneumatycznego na podane sygnały A i B. W przypadku reakcji na sygnał A, poprawny model powinien aktywować siłownik, co jest niezbędne w wielu aplikacjach automatyki, gdzie precyzyjne sterowanie ruchem jest kluczowe. W diagramach, które przedstawiają inne odpowiedzi, siłownik nie reaguje zgodnie z oczekiwaniami, co może prowadzić do poważnych konsekwencji w praktycznych zastosowaniach, takich jak błędne położenie elementów roboczych lub nieprawidłowe funkcjonowanie systemów pneumatycznych. Typowym błędem myślowym przy interpretacji takich diagramów jest pomijanie zasad działania zaworów rozdzielających oraz niewłaściwe rozumienie sygnałów sterujących. Przykładowo, w przypadku, gdy sygnał B jest aktywny, siłownik powinien być dezaktywowany, co nie jest przedstawione w innych diagramach. To prowadzi do mylnych wniosków, które mogą skutkować nieefektywnym lub wręcz niebezpiecznym działaniem systemu, dlatego tak ważne jest zrozumienie podstawowych zasad działania siłowników i zaworów pneumatycznych w kontekście ich zastosowań w przemyśle.
