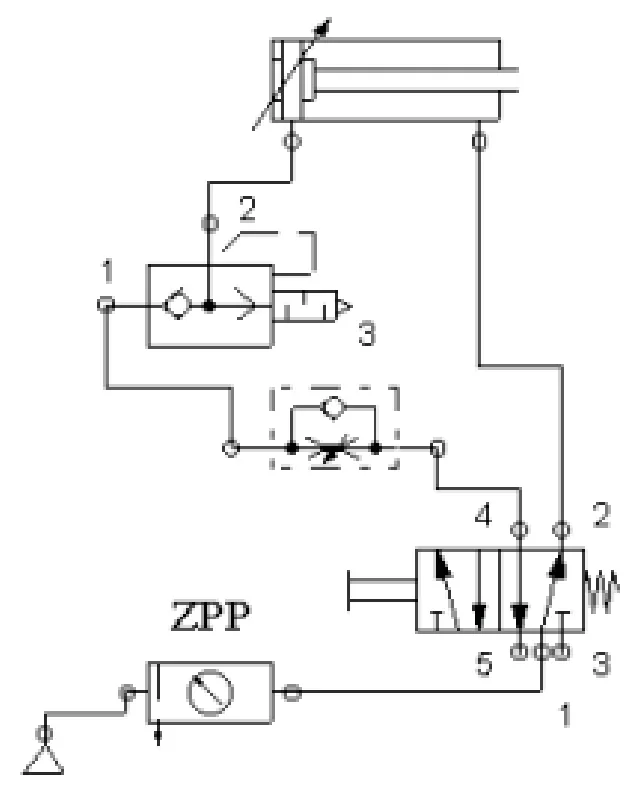

W układzie przedstawionym na rysunku
A. można regulować prędkość wysuwania i wsuwania tłoczyska siłownika.
B. można regulować tylko prędkość wysuwania tłoczyska siłownika.
C. można regulować tylko prędkość wsuwania tłoczyska siłownika.
D. nie można regulować prędkości poruszania się tłoczyska siłownika.
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz E.18-X-16.05).
Poprawna odpowiedź wskazuje, że w układzie hydraulicznym można regulować tylko prędkość wysuwania tłoczyska siłownika. Na schemacie znajduje się zawór dławiący w linii odpowiadającej za wysuwanie, który ma kluczowe znaczenie dla regulacji przepływu oleju hydraulicznego. Dzięki temu mechanizmowi operator może kontrolować prędkość wysuwania tłoczyska, co jest istotne w zastosowaniach wymagających precyzyjnej manipulacji. W praktyce, regulacja prędkości wysuwania tłoczyska jest niezwykle ważna w automatyzacji procesów, takich jak prace w przemyśle budowlanym czy w systemach produkcyjnych. Zastosowanie odpowiednich zaworów dławiących jest zgodne z zasadami hydrauliki siłowej, gdzie precyzyjne zarządzanie przepływem cieczy jest kluczowe dla efektywności systemów hydraulicznych. Standardy branżowe, takie jak ISO 4413, podkreślają znaczenie odpowiedniej regulacji w celu zapewnienia bezpieczeństwa i efektywności operacji hydraulicznych.
W przypadku błędnych odpowiedzi istnieje szereg nieporozumień dotyczących funkcji układu hydraulicznego. Przede wszystkim, odpowiedzi sugerujące, że możliwa jest regulacja prędkości wsuwania tłoczyska siłownika, są nieprawidłowe, ponieważ w przedstawionym układzie brakuje zaworu dławiącego dla tej funkcji. W rezultacie, prędkość wsuwania tłoczyska jest stała, co może prowadzić do zbyt szybkiego wciągania tłoczyska, co jest niebezpieczne w niektórych zastosowaniach. Ponadto, stwierdzenie, że nie można regulować prędkości poruszania się tłoczyska, jest również mylące, ponieważ układ umożliwia regulację prędkości wysuwania, co jest kluczowe w kontekście zarządzania procesami hydraulicznymi. W praktyce, zrozumienie działania zaworów dławiących i ich wpływu na prędkość ruchu elementów hydraulicznych jest fundamentalne dla projektowania i użytkowania systemów hydraulicznych. Użytkownicy często popełniają błąd, zakładając, że wszystkie ruchy w systemie hydraulicznym są regulowane w taki sam sposób, co prowadzi do nieefektywnego wykorzystania urządzeń oraz potencjalnych awarii systemu. Kluczowe jest, aby mieć świadomość, które elementy układu mają wpływ na poszczególne funkcje, aby uniknąć nieporozumień i poprawić efektywność operacyjną.
