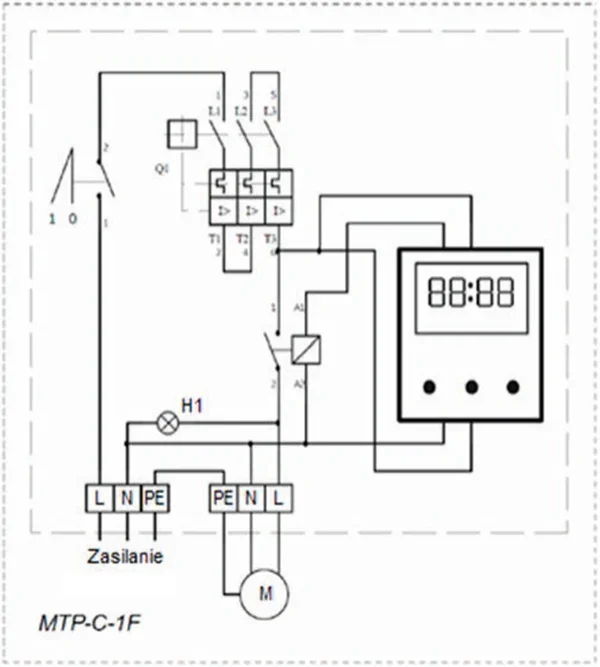

Układ przedstawiony na rysunku zasilany jest napięciem
A. jednofazowym.
B. dwufazowym.
C. stałym.
D. trójfazowym.
Pytanie z egzaminu CKE, wrzesień 2015 (arkusz E.18-X-15.08).
Odpowiedź "jednofazowym" jest prawidłowa, ponieważ w analizowanym układzie zasilanie zostało oznaczone za pomocą symboli L i N. W kontekście elektryczności, L oznacza przewód fazowy, a N przewód neutralny, co jest charakterystyczne dla zasilania jednofazowego. W praktyce takie zasilanie znajduje zastosowanie w standardowych instalacjach domowych, gdzie większość urządzeń elektronicznych i oświetlenia zasilanych jest z jednego źródła prądu. Użycie zasilania jednofazowego jest często wystarczające do zaspokojenia codziennych potrzeb, a jego prostota i efektywność przyczyniają się do bezpieczeństwa użytkowania. Warto także zauważyć, że w polskich normach elektrycznych, takich jak PN-IEC 60364, zasilanie jednofazowe jest definiowane jako system bezpieczny dla użytkowników, pod warunkiem przestrzegania odpowiednich zasad instalacji.
Odpowiedzi "dwufazowym", "trójfazowym" oraz "stałym" zawierają błędne założenia, które mogą prowadzić do mylnych wniosków. W przypadku zasilania dwufazowego, w standardach elektrycznych nie istnieje taki termin, ponieważ systemy elektryczne są najczęściej klasyfikowane jako jednofazowe lub trójfazowe. Zasilanie trójfazowe, które składa się z trzech przewodów fazowych (L1, L2, L3), jest stosowane w większych instalacjach przemysłowych, gdzie wymagana jest większa moc dla zasilania maszyn i urządzeń o dużym poborze energii. W kontekście układu przedstawionego na rysunku, brak jest dodatkowych przewodów, które sugerowałyby zasilanie trójfazowe, co czyni tę odpowiedź niewłaściwą. Z kolei zasilanie stałe odnosi się do systemów, w których prąd przepływa w jednym kierunku, co również nie ma miejsca w analizowanym przypadku, gdzie obserwujemy typową instalację przemysłową lub domową z przełącznikami i odbiornikami prądu zmiennego. Powszechnym błędem jest mylenie typów zasilania, co może prowadzić do nieprawidłowych decyzji w kontekście projektowania instalacji elektrycznych oraz ich późniejszej eksploatacji. Użytkownicy często nie są świadomi różnic między systemami zasilania, co podkreśla konieczność szkoleń i edukacji w zakresie podstaw elektrotechniki.
