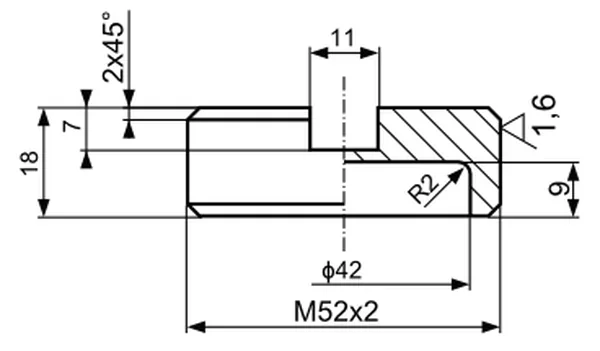

Do którego z podanych rodzajów rysunków technicznych można zaliczyć rysunek przedstawiony na ilustracji?
A. Schematycznych.
B. Wykonawczych.
C. Montażowych.
D. Złożeniowych.
Pytanie z egzaminu CKE, czerwiec 2023 (arkusz EE.21-SG-23.06).
Rysunek wykonawczy, jak ten przedstawiony na ilustracji, odgrywa kluczową rolę w procesie produkcji. Zawiera szczegółowe wymiary, tolerancje oraz inne istotne informacje, które są niezbędne do precyzyjnego wytwarzania elementów. W praktyce oznacza to, że na podstawie rysunku wykonawczego można wykonać część z odpowiednią dokładnością. Rysunki te są zgodne z normami krajowymi i międzynarodowymi, takimi jak ISO 128, które definiują zasady rysunku technicznego oraz jego elementy składowe. Warto również zauważyć, że rysunki wykonawcze powinny być sporządzane z zachowaniem staranności, aby uniknąć błędów produkcyjnych, które mogą prowadzić do kosztownych poprawek. Używanie rysunków wykonawczych jest praktyką standardową w branży inżynieryjnej i produkcyjnej, ponieważ pozwala na efektywne i jednoznaczne przekazanie wymagań dotyczących wykonania elementu, co jest kluczowe w kontekście zapewnienia jakości i zgodności z zamówieniem.
Wybór odpowiedzi dotyczących rysunków montażowych, złożeniowych lub schematycznych może wynikać z nieporozumienia dotyczącego funkcji i zastosowania poszczególnych typów rysunków technicznych. Rysunki montażowe służą do przedstawienia sposobu łączenia różnych komponentów w całość, jednak nie dostarczają szczegółowych danych niezbędnych do ich produkcji. Z kolei rysunki złożeniowe ilustrują zestawienie elementów złożenia, ale nie zawierają informacji o wymiarach konkretnych części, co jest kluczowe w rysunkach wykonawczych. W przypadku rysunków schematycznych, ich głównym celem jest przedstawienie działania układów lub procesów, a nie szczegółowe opisanie wymagań produkcyjnych. Stąd, błędne przypisanie rysunku do tych kategorii może prowadzić do niepełnego zrozumienia ich funkcji. W kontekście produkcji, zrozumienie różnic między tymi rodzajami rysunków jest kluczowe, aby uniknąć pomyłek, które mogą skutkować problemami z jakością lub niewłaściwym wykonaniem elementów. Dobrze jest pamiętać, że każdy typ rysunku ma swoją specyfikę oraz zastosowanie, a ich przynależność do odpowiednich kategorii pozwala na efektywne wykorzystanie w praktyce inżynieryjnej.
