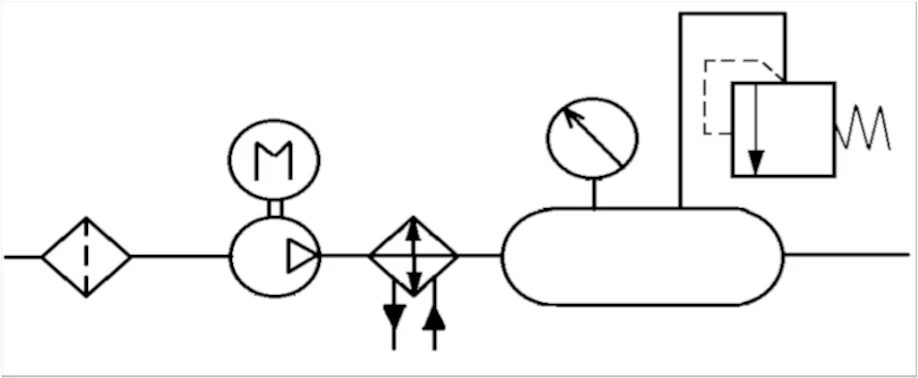

Jakiego rodzaju układ zasilania przedstawia schemat?
A. Pneumatyczny.
B. Elektryczny.
C. Elektrohydrauliczny.
D. Hydrauliczny.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.18-X-16.01).
Odpowiedź 'Pneumatyczny' jest poprawna, ponieważ schemat rzeczywiście przedstawia układ zasilania pneumatycznego, w którym kluczowe elementy to kompresor, zbiornik powietrza oraz zawory sterujące. Kompresory są istotną częścią układów pneumatycznych, odpowiedzialnymi za sprężanie powietrza, które następnie jest magazynowane w zbiorniku. W zastosowaniach przemysłowych, układy pneumatyczne są często wykorzystywane w automatyzacji, na przykład w systemach podawania materiałów, gdzie pneumatyka umożliwia precyzyjne i szybkie ruchy elementów roboczych. Ponadto, przestrzeganie standardów dotyczących instalacji pneumatycznych, takich jak ISO 4414, jest kluczowe dla zapewnienia bezpieczeństwa i efektywności pracy układów. Warto również zauważyć, że elementy układu pneumatycznego, takie jak siłowniki pneumatyczne, działają w oparciu o zjawisko sprężania gazów, co sprawia, że układy te są lżejsze i bardziej kompaktowe w porównaniu do hydraulicznych, co często przyczynia się do ich preferencji w wielu zastosowaniach przemysłowych.
Wybór odpowiedzi związanej z układami elektrohydraulicznymi, elektrycznymi lub hydraulicznymi wynika z kilku typowych nieporozumień. Układ elektrohydrauliczny, mimo iż łączy elementy elektryczne z hydraulicznymi, nie jest reprezentowany w przedstawionym schemacie, gdyż brakuje kluczowych komponentów, takich jak pompy hydrauliczne czy silniki elektryczne. Podobnie, odpowiedzi związane z układami elektrycznymi są niewłaściwe, ponieważ w schemacie nie występują przewody ani inne elementy typowe dla systemów elektrycznych, co stanowi istotny błąd analityczny. Układy hydrauliczne, które wykorzystują ciecz pod ciśnieniem do przenoszenia energii, także nie są tu obecne, ponieważ w schemacie brak jest elementów jak akumulatory hydrauliczne lub pompy hydrauliczne. Kluczowe jest zrozumienie, że każdy z tych układów ma swoje unikalne cechy, a ich właściwe rozpoznanie wymaga umiejętności analizy schematów oraz dokładnej znajomości komponentów. Błędy te często wynikają z powierzchownej analizy rysunków technicznych i braku znajomości podstawowych zasad działania układów zasilania. W praktyce, umiejętność rozróżniania różnych systemów zasilania jest kluczowa, szczególnie w kontekście bezpieczeństwa i efektywności operacyjnej w środowiskach przemysłowych.
