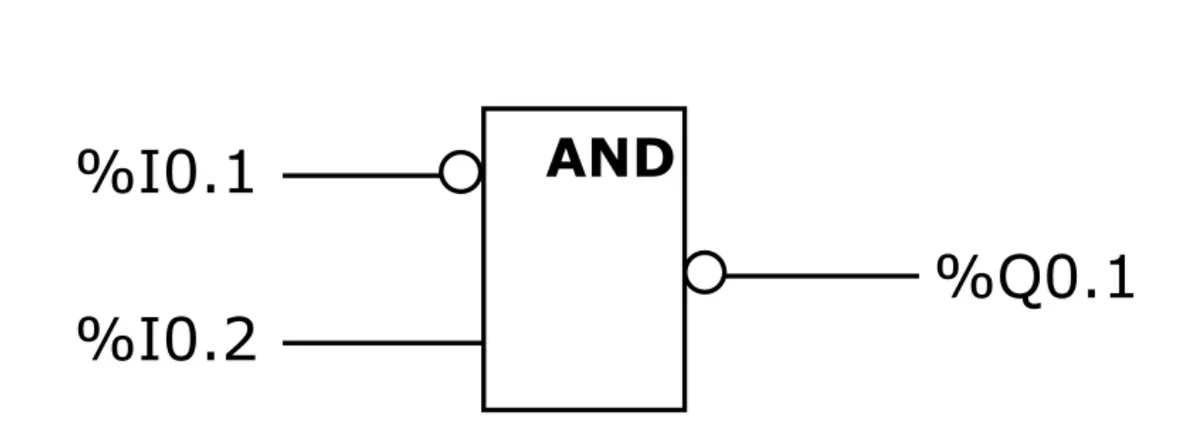

Wskaż równanie logiczne realizujące przedstawiony program?
A. %Q0.1= %I0.1 ˅ ~%I0.2
B. %Q0.1=~ (%I0.1 ˄ %I0.2)
C. %Q0.1=~ %I0.1 ˅ ~%I0.2
D. %Q0.1=~ %I0.1 ˄ ~%I0.2
Pytanie z egzaminu CKE, styczeń 2019 (arkusz E.19-X-19.01).
Poprawna odpowiedź, %Q0.1= %I0.1 ˅ ~%I0.2, odzwierciedla kluczowe zasady logiki cyfrowej. W tym równaniu wykorzystujemy bramkę logiczną, która jest fundamentalnym elementem w projektowaniu układów elektronicznych. W sytuacji, gdy %I0.1 jest sygnałem aktywnym (1), a %I0.2 jest sygnałem nieaktywnym (0), na wyjściu %Q0.1 uzyskujemy sygnał aktywny. W praktyce taką logikę można zastosować w różnych aplikacjach automatyki przemysłowej, gdzie decyzje są podejmowane na podstawie stanu czujników. Dobrą praktyką jest wykorzystanie tabel prawdy do wizualizacji działania bramek logicznych, co ułatwia zrozumienie, jak różne kombinacje wejść wpływają na wyjście. Wiedza na temat bramek logicznych, ich działania oraz praktyczne umiejętności ich implementacji w projektach, są niezbędne dla inżynierów zajmujących się automatyką, elektroniką oraz systemami cyfrowymi. Zrozumienie negacji wyjścia bramki AND jest także podstawą do dalszej nauki bardziej złożonych układów logicznych, a także projektowania stanów logicznych w systemach sekwencyjnych.
Wybór nieprawidłowego równania logicznego często wynika z niepełnego zrozumienia działania bramek logicznych oraz ich podstawowych właściwości. W przypadku równania %Q0.1=~ %I0.1 ˅ ~%I0.2, pomyłka polega na błędnej interpretacji operatorów logicznych oraz negacji. Równanie to sugeruje, że wyjście jest aktywne, gdy przynajmniej jeden z sygnałów wejściowych jest nieaktywny, co jest fundamentalnie sprzeczne z działaniem bramki AND. W rzeczywistości, bramka AND wymaga obu wejść w stanie aktywnym, aby uzyskać aktywne wyjście, a zatem każda negacja tego wyjścia byłaby błędnie rozumiana w kontekście układów logicznych. Typowym błędem myślowym jest mylenie operatorów 'i' (AND) oraz 'lub' (OR) oraz nieodróżnianie negacji wyjścia od negacji poszczególnych wejść. Dodatkowo, równania takie jak %Q0.1=~ (%I0.1 ˄ %I0.2) mogą być mylące, ponieważ koncentrują się na negacji całego wyrażenia, co wprowadza zamieszanie w kontekście logiki bramek. Kluczowe jest zrozumienie, że negacja wyjścia bramki AND prowadzi do użycia operatora NAND, co nie zostało uwzględnione w analizie tych błędnych odpowiedzi. Aby poprawić swoje umiejętności w tej dziedzinie, warto ćwiczyć na wielu przykładach i analizować tabele prawdy dla różnych kombinacji wejść i wyjść.
