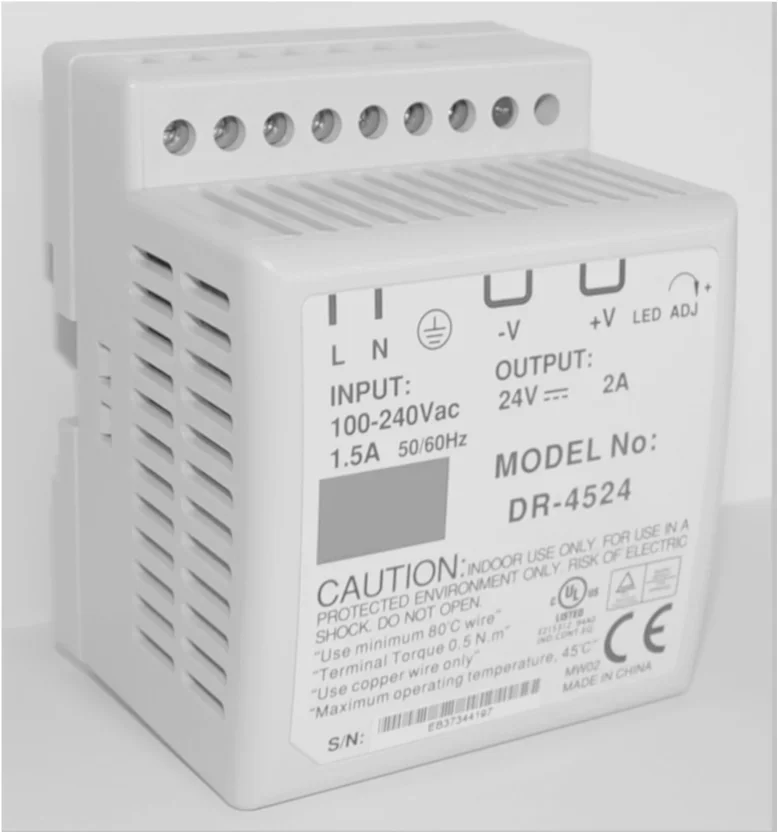

Na rysunku pokazano
A. transformator separacyjny.
B. zasilacz impulsowy.
C. sterownik programowalny.
D. przekaźnik czasowy.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.18-X-16.01).
Odpowiedź "zasilacz impulsowy" jest prawidłowa, ponieważ na przedstawionym rysunku widoczny jest typowy zasilacz, który charakteryzuje się wysoką efektywnością i kompaktnymi wymiarami. Zasilacze impulsowe są szeroko stosowane w elektronice, ponieważ potrafią przekształcać napięcie stałe i zmienne przy minimalnych stratach energii. W porównaniu do tradycyjnych zasilaczy liniowych, zasilacze impulsowe zapewniają stabilne napięcie wyjściowe w szerszym zakresie obciążeń. Dzięki zastosowaniu technologii PWM (modulacja szerokości impulsu), osiągają one wysoką sprawność, co jest kluczowe w urządzeniach przenośnych i inteligentnych. Przykładami ich zastosowania są ładowarki do telefonów, zasilacze do komputerów oraz urządzenia medyczne. W praktyce, umiejętność rozpoznawania zasilaczy impulsowych jest niezbędna dla inżynierów zajmujących się projektowaniem układów elektronicznych oraz dla techników serwisowych, którzy muszą wymieniać lub diagnozować te komponenty.
Wybór odpowiedzi, która wskazuje na inne urządzenia, wynika z nieporozumienia dotyczącego funkcji i właściwości zasilaczy impulsowych. W szczególności, odpowiedzi sugerujące, że przedstawione na rysunku urządzenie to transformator separacyjny lub przekaźnik czasowy, są oparte na mylnych skojarzeniach. Transformator separacyjny służy do izolacji galwanicznej pomiędzy obwodami, jednak nie wykonuje konwersji napięcia w tak efektywny sposób jak zasilacz impulsowy. Z kolei przekaźnik czasowy pełni zupełnie inną funkcję, polegającą na kontrolowaniu cykli pracy obwodów elektrycznych na podstawie ustalonych parametrów czasowych. Typowym błędem przy ocenie takich urządzeń jest pomijanie specyfikacji technicznych dostępnych na etykietach oraz nieznajomość zasad działania poszczególnych komponentów. Ważne jest, aby nie tylko znać ogólną funkcjonalność urządzeń, ale także być w stanie zidentyfikować ich specyfikę na podstawie dostępnych informacji. Wiedza ta jest kluczowa, zwłaszcza w kontekście bezpieczeństwa i efektywności układów elektronicznych. Stosowanie właściwego zasilania jest fundamentem każdej aplikacji elektronicznej, dlatego zrozumienie różnic między urządzeniami jest niezbędne dla poprawnej diagnozy i eksploatacji systemów elektrycznych.
