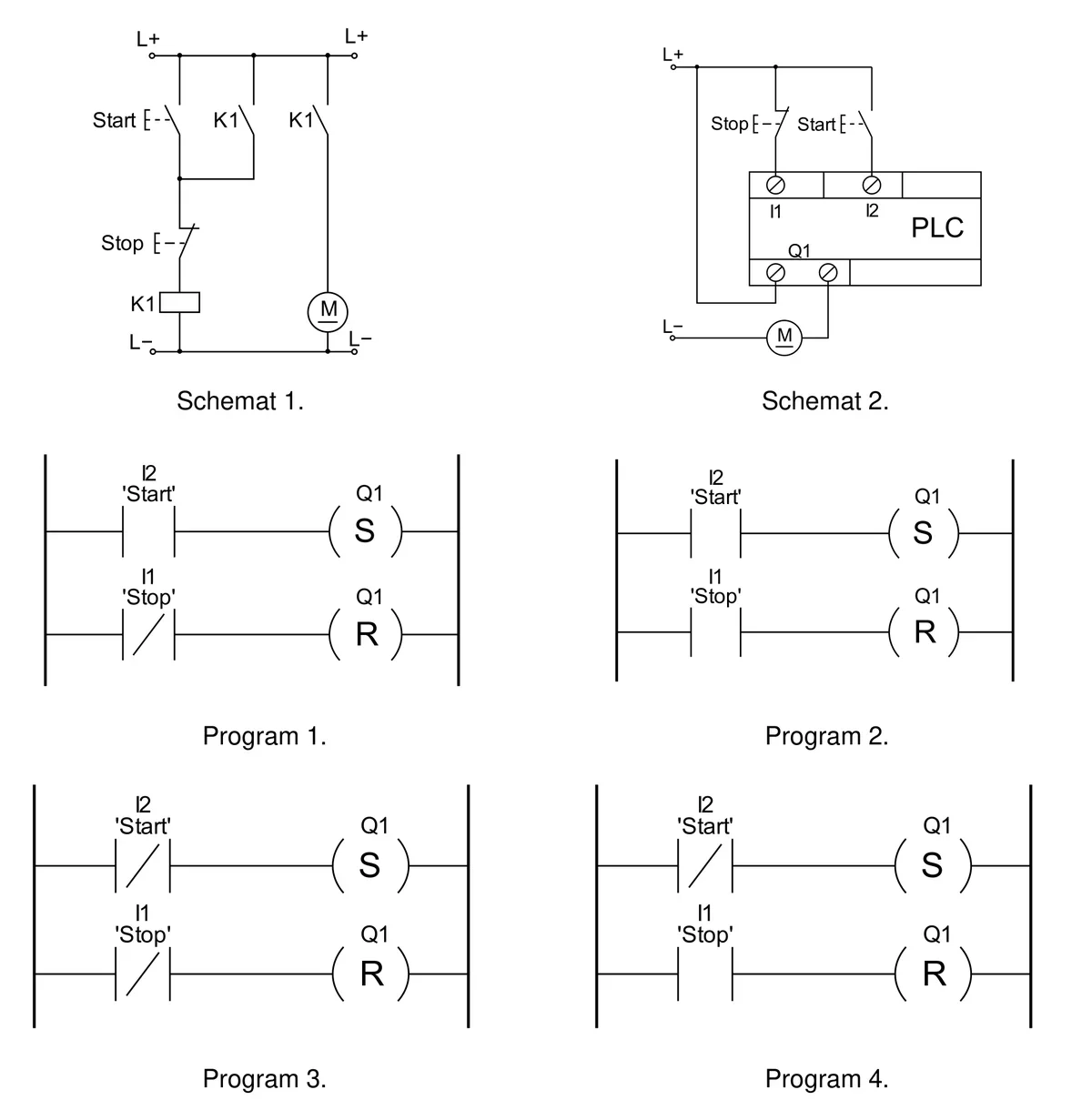

Układ przekaźnikowy z samopodtrzymaniem załączający silnik elektryczny małej mocy (Schemat 1.) zastąpiono układem ze sterownikiem PLC (Schemat 2.). Który z programów wprowadzony do sterownika zapewni sterowanie silnikiem identyczne do sterowania realizowanego przez układ przekaźnikowy?
Program 4.
Program 1.
Program 2.
Program 3.
Pytanie z egzaminu CKE, czerwiec 2023 (arkusz EE.21-SG-23.06).
Program 1 jest poprawną odpowiedzią, ponieważ w pełni odwzorowuje logikę przekaźnikowego układu samopodtrzymania. W analizowanym schemacie 1, przekaźnik K1 jest załączany sygnałem z przycisku Start oraz wyłączany przez przycisk Stop. W kontekście programowania PLC, odpowiednie zaimplementowanie tej logiki wymaga zastosowania styku podtrzymującego, który odpowiada za samopodtrzymanie działania układu. W Programie 1, wejście I2, przypisane do przycisku Start, załącza wyjście Q1, co jest ekwiwalentem załączenia przekaźnika K1. Dodatkowo, styk K1, równolegle podłączony do przycisku Start, zapewnia podtrzymanie, co w programie realizowane jest przez podanie wyjścia Q1 na wejście S. Tego typu logika jest zgodna z najlepszymi praktykami w automatyce i zapewnia efektywne i niezawodne sterowanie silnikiem elektrycznym. Stosowanie PLC w miejsce układów przekaźnikowych pozwala na większą elastyczność w programowaniu i łatwość w modyfikacji, co jest kluczowe w nowoczesnych systemach automatyki przemysłowej.
W przypadku pozostałych programów można zauważyć istotne różnice w logice, które uniemożliwiają im odwzorowanie działania układu przekaźnikowego. Wiele osób mylnie interpretuje sposób działania samopodtrzymania, co prowadzi do wyboru nieodpowiednich programów. Przykładowo, w Programie 2, jeśli nie uwzględniono podtrzymywania stanu wyjścia, po naciśnięciu przycisku Start silnik mógłby natychmiast się wyłączyć po zwolnieniu przycisku, co nie odpowiada logice przekaźnikowej. Często występuje błąd w założeniu, że można zrealizować samopodtrzymanie wyłącznie przez pojedyncze styki i przyciski, bez uwzględnienia ich wzajemnych interakcji. Programy 3 i 4 mogą zawierać błędy w przypisaniach wejść i wyjść, które nie odzwierciedlają odpowiednich sygnałów sterujących. Przykładowo, jeśli wyjście Q1 nie jest związane z odpowiednim wejściem S, to logika nie będzie poprawnie funkcjonować, co prowadzi do nieprawidłowego działania całego układu. Niezrozumienie zasady działania styków samopodtrzymania oraz ich wpływu na stan wyjścia jest powszechnym błędem wśród początkujących. Kluczowe jest, aby programując w PLC, nawiązać do klasycznych układów przekaźnikowych i dostrzegać analogie w logice, aby uniknąć takich pomyłek. Zrozumienie tych koncepcji jest fundamentalne dla skutecznego projektowania systemów automatyki.
