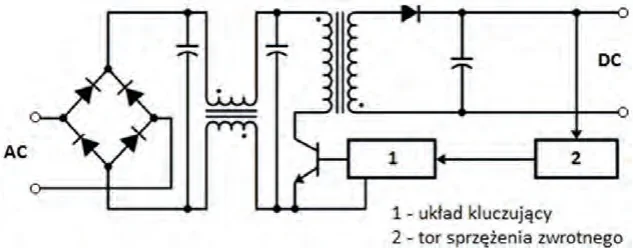

Na rysunku przedstawiono schemat
A. zasilacza impulsowego.
B. zasilacza liniowego.
C. filtra zaporowego.
D. filtra selektywnego.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.18-X-17.01).
Poprawna odpowiedź to zasilacz impulsowy. Schemat przedstawia charakterystyczne elementy typowego układu zasilacza impulsowego, który znajduje szerokie zastosowanie w nowoczesnej elektronice. Zasilacze impulsowe, w przeciwieństwie do tradycyjnych zasilaczy liniowych, działają na zasadzie włączania i wyłączania prądu w transformatorze, co pozwala na znaczne zmniejszenie strat energii. Układ kluczujący, który jest istotnym elementem tego typu zasilaczy, reguluje napięcie wyjściowe poprzez zmianę cyklu pracy, co jest kluczowe w aplikacjach wymagających stabilności napięcia, takich jak zasilanie komputerów czy urządzeń mobilnych. Znajomość budowy i działania zasilaczy impulsowych jest niezbędna dla inżynierów projektujących systemy zasilania, a także dla specjalistów zajmujących się konserwacją i naprawą sprzętu elektronicznego. W branży elektronicznej zasilacze impulsowe stały się standardem dzięki ich efektywności energetycznej i kompaktowym rozmiarom, co jest zgodne z aktualnymi trendami w projektowaniu systemów elektronicznych.
W odpowiedziach jest kilka niepoprawnych koncepcji. Zasilacz liniowy, który byłby pierwszym nieprawidłowym wyborem, charakteryzuje się prostą architekturą, w której napięcie jest regulowane za pomocą elementów pasywnych, co prowadzi do większych strat energii. Działa na zasadzie ciągłego dostarczania napięcia, co sprawia, że jest mniej efektywny, szczególnie w przypadku zasilania urządzeń o dużym zapotrzebowaniu na moc. Filtr zaporowy oraz filtr selektywny to urządzenia stosowane w innych kontekstach, związane z obróbką sygnałów. Filtr zaporowy, na przykład, służy do eliminowania określonych częstotliwości sygnału, co jest całkowicie różnym zastosowaniem w porównaniu do funkcji zasilacza, który ma za zadanie dostarczenie stabilnego napięcia. W związku z tym, mylenie tych elementów może wynikać z niepełnego zrozumienia ich podstawowej funkcji oraz zastosowania w układach elektronicznych. W nowoczesnych projektach zasilania kluczowe jest przyjęcie efektywnych rozwiązań energetycznych, a zasilacze impulsowe są ich najbardziej reprezentatywnym przykładem, spełniającym wymagania dotyczące wydajności, kompaktowości oraz niskiej emisji ciepła.
