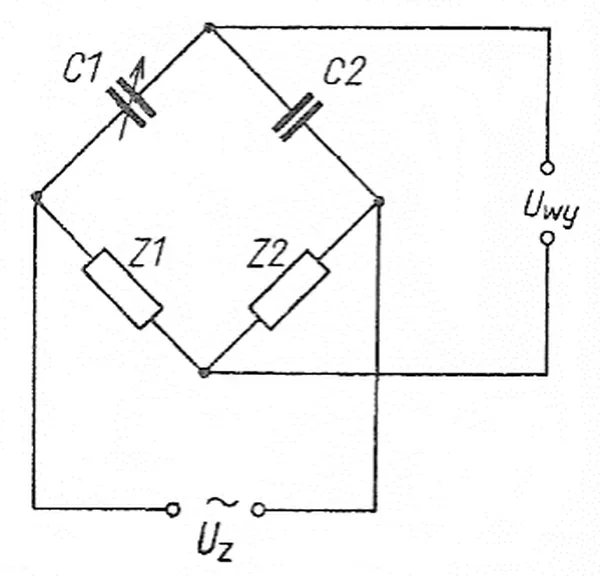

Rysunek przedstawia schemat
A. układu przetwarzającego napięcie zmienne na napięcie stałe.
B. mostka pomiarowego do współpracy z pojemnościowym czujnikiem przesunięcia.
C. mostka pomiarowego służącego do pomiaru napięcia przemiennego.
D. mostka pomiarowego do współpracy z indukcyjnym czujnikiem zbliżeniowym.
Pytanie z egzaminu CKE, październik 2013 (arkusz E.18-X-13.10).
Mostek pomiarowy, który widzisz na schemacie, to naprawdę ważne narzędzie, gdy mówimy o czujnikach pojemnościowych. Są one szeroko stosowane w różnych aplikacjach przemysłowych do wykrywania przesunięć, co jest super przydatne. W porównaniu do mostków dla czujników indukcyjnych, ten konkretny układ jest lepiej przystosowany do sygnałów związanych z pojemnością. Te czujniki działają na zasadzie zmiany pojemności elektrycznej w odpowiedzi na ruch, co można naprawdę fajnie wykorzystać w automatyzacji, systemach pomiarowych czy w robotyce. Z mojego doświadczenia wiem, że stosowanie mostków pomiarowych daje wysoką dokładność i stabilność pomiarów. A przy okazji, są one regulowane przez standardy jak IEC 61000, które mówią o kompaktności elektromagnetycznej w systemach pomiarowych, więc to też jest ważne!
Zaznaczenie odpowiedzi, która dotyczy mostka pomiarowego do pomiaru napięcia przemiennego, jest trochę nietrafione. Schemat nie pokazuje tego, jak ten mostek działa. Mostek do pomiaru napięcia przemiennego ma zupełnie inną budowę i zastosowanie niż ten do czujników pojemnościowych. Zwykle przy pomiarze napięcia zmiennego korzysta się z innych technik, typu zmiana napięcia czy prostowniki, a tego nie widać w schemacie. Układ, który zmienia napięcie zmienne na stałe, też nie pasuje, bo nie wskazuje, że przetwarza sygnały. Brakuje tam takich elementów jak diody czy kondensatory, które są potrzebne do tej roboty. Odpowiedzi związane z mostkiem dla indukcyjnych czujników zbliżeniowych też są błędne, bo te mostki współpracują z innymi parametrami, jak impedancja indukcyjna, a nie pojemnościowa. Generalnie, błędne przyporządkowanie typów mostków jest dość powszechnym błędem w nauce o tym, jak to wszystko działa. Moim zdaniem to często wynika z niedostatecznego zrozumienia zasad działania mostków pomiarowych i ich praktycznego zastosowania.
