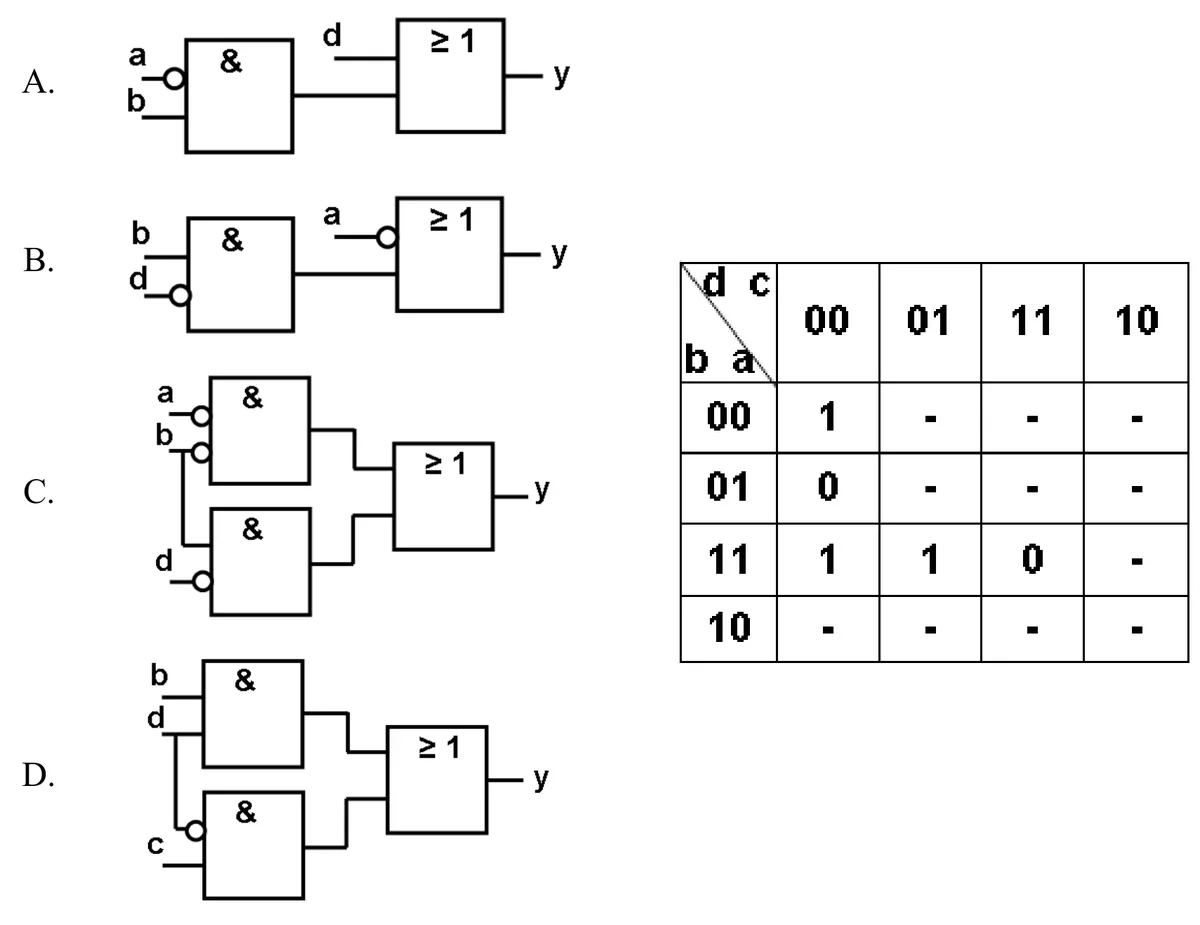

Na którym rysunku jest przedstawiony schemat układu realizującego postać minimalną funkcji przedstawionej w tablicy Karnaugha (myślnik oznacza stan dowolny)?
D.
C.
B.
A.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.19-X-18.01).
Odpowiedź B jest prawidłowa, ponieważ przedstawia układ realizujący minimalną formę funkcji zapisaną jako 'b + d'. W schemacie tym zastosowano bramkę OR, co jest standardowym podejściem przy realizacji funkcji logicznych. W kontekście tablic Karnaugha, celem jest uproszczenie wyrażenia logicznego poprzez eliminację zbędnych zmiennych. W przypadku funkcji 'b + d', oznacza to, że aktywacja wyjścia zachodzi w sytuacji, gdy przynajmniej jedno z wejść 'b' lub 'd' jest aktywne. Taki układ jest efektywny i łatwy do zrealizowania w praktyce, a także pozwala na oszczędność zasobów, co jest zgodne z dobrą praktyką inżynieryjną. Przykładem zastosowania tej minimalnej funkcji mogą być proste układy sterujące, gdzie decyzja opiera się na dwóch warunkach. Dodatkowo, korzystanie z tablic Karnaugha oraz minimalnych postaci funkcji logicznych wspiera proces projektowania układów cyfrowych, co jest kluczowe w inżynierii komputerowej i elektronice.
Wybór odpowiedzi A, C lub D wskazuje na niedostateczne zrozumienie zasady minimalizacji funkcji logicznych oraz sposobu interpretacji tablic Karnaugha. W schematach A i C brakuje odpowiedniej struktury logicznej, która pozwalałaby na zrealizowanie funkcji 'b + d'. W przypadku odpowiedzi A, schemat może sugerować, że obie zmienne są połączone w sposób szeregowy, co jest nieefektywne i prowadzi do błędnych wniosków, ponieważ nie wykorzystuje bramki OR, która jest kluczowa dla tej funkcji. Odpowiedź C może zawierać elementy, które są rzeczywiście użyteczne, ale nie odpowiadają one żadnej minimalnej postaci funkcji. Wreszcie, odpowiedź D może być myląca, jeśli zawiera inne operacje logiczne, które nie pasują do naszej funkcji, takie jak AND lub NOT, co prowadzi do ich niepoprawnej interpretacji. W praktyce, ważne jest, aby zrozumieć, że każda funkcja logiczna ma swoją minimalną postać, a pominięcie tej zasady prowadzi do nieefektywnych i złożonych układów, które są trudniejsze do implementacji i analizy. Dlatego kluczowe jest staranne podejście do analizy układów logicznych oraz ich reprezentacji w formie tabel i schematów.
