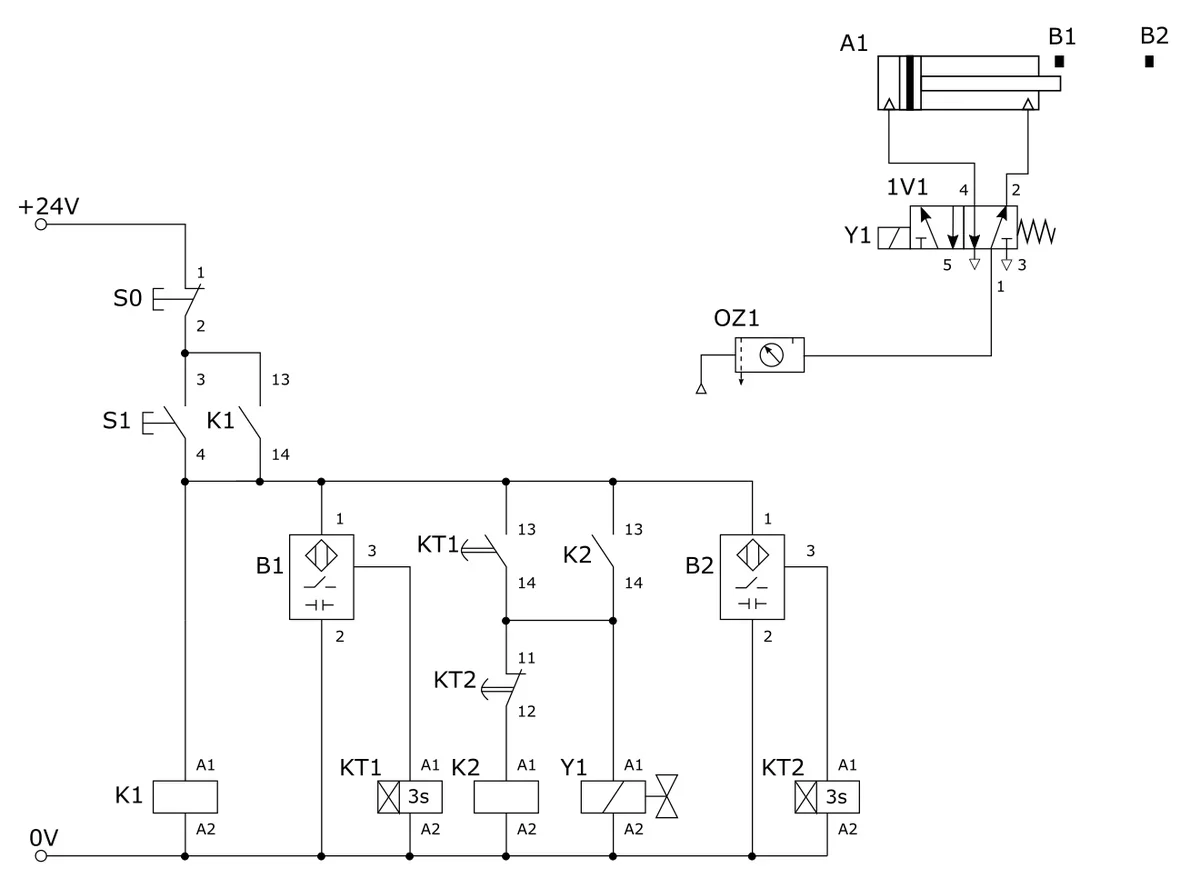

Jak zachowa się tłoczysko siłownika A1 po naciśnięciu przycisku S1?
A. Wysunie się natychmiast, wsunie po 3 s, wysunie po kolejnych 3 s, zatrzyma się a po naciśnięciu przycisku S0 powróci do pozycji wyjściowej.
B. Wysunie się natychmiast, wsunie po 3 s, wysunie po kolejnych 3 s i proces będzie się powtarzał do chwili naciśnięcia przycisku S0, wówczas nastąpi powrót do pozycji wyjściowej.
C. Wysunie się po 3 s, wsunie po kolejnych 3 s i zatrzyma się czekając na kolejne naciśniecie przycisku S1, przycisk S0 zatrzymuje ruch i powoduje powrót do pozycji wyjściowej w dowolnym momencie.
D. Wysunie się po 3 s, wsunie po kolejnych 3 s i proces będzie się powtarzał do chwili naciśnięcia przycisku S0, wówczas nastąpi powrót do pozycji wyjściowej.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz E.18-X-19.06).
Twoja odpowiedź jest poprawna. Po naciśnięciu przycisku S1, system działa w sposób, który zgodny jest z poprawną odpowiedzią. W pierwszej kolejności, naciśnięcie S1 powoduje załączenie przekaźnika K1, co aktywuje stycznik B1 oraz uruchamia timer KT1. Po upływie 3 sekund, timer KT1 załącza stycznik K2, co powoduje wysunięcie tłoczyska A1 dzięki aktywacji zaworu 1V1. Następnie, po kolejnych 3 sekundach, timer KT2 wyłącza stycznik B1 oraz załącza B2, co skutkuje wsunięciem tłoczyska A1. Cykl ten powtarza się, co pozwala na efektywne działanie mechanizmu, aż do momentu naciśnięcia przycisku S0, który zatrzymuje proces i umożliwia powrót do pozycji wyjściowej. Takie podejście jest zgodne z dobrymi praktykami automatyki, gdzie cykliczne działanie urządzeń oraz możliwość ich zatrzymania w dogodnym momencie są kluczowe dla bezpieczeństwa i efektywności operacyjnej.
Wybrane przez Ciebie odpowiedzi zawierają kilka istotnych błędów, które mogą wprowadzać w błąd. W przypadku gdy tłoczysko A1 miałoby wysunąć się natychmiast, jak w jednej z odpowiedzi, nie uwzględniałoby cyklicznego charakteru działania systemu i mogłoby prowadzić do nieprzewidywalnych wyników. W automatyce proces powinien być precyzyjnie zaprogramowany, aby każde działanie miało określony czas oraz warunki, co jest realizowane poprzez zastosowanie timerów. Niektóre odpowiedzi sugerują, że tłoczysko mogłoby powracać do pozycji wyjściowej jedynie po naciśnięciu przycisku S0, co jest również mylne, gdyż proces cyklicznego wysuwania i wsuwania jest kluczowym elementem działania siłownika w tym układzie. W rzeczywistości, aby zapewnić prawidłowe funkcjonowanie systemu, musi on działać w oparciu o zaprogramowane sekwencje czasowe, a nie natychmiastowe odpowiedzi. Rozumienie działania timerów i ich roli w automatyzacji jest niezbędne do prawidłowego projektowania systemów sterowania. Zatem kluczowym błędem jest brak uwzględnienia aspektów czasowych i cykliczności w zachowaniu mechanizmu, co może prowadzić do nieefektywnego lub wręcz niebezpiecznego działania systemu.
