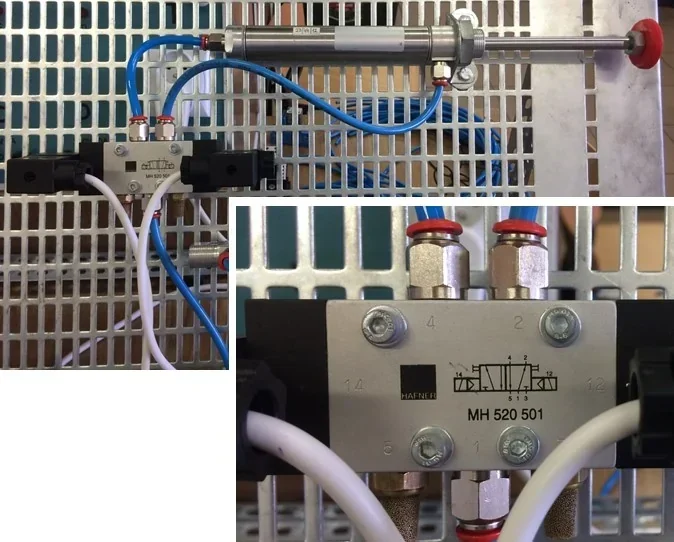

Dlaczego po włączeniu dopływu sprężonego powietrza tłok siłownika dwustronnego działania w układzie przedstawionym na rysunku, wysunął się pomimo braku napięcia w układzie?
A. Podczas ostatniego uruchomienia układu napięcie impulsowe najpierw podano na cewkę 12, a następnie na cewkę 14.
B. Podczas ostatniego uruchomienia układu napięcie impulsowe najpierw podano na cewkę 14, a następnie na cewkę 12.
C. Przyłącza zaworu 5 i 1 podłączono niewłaściwie.
D. Przyłącza zaworu 2 i 4 podłączono niewłaściwie.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz E.18-X-19.06).
Poprawna odpowiedź wskazuje, że napięcie impulsowe zostało najpierw podane na cewkę 12, a następnie na cewkę 14. W układzie pneumatycznym z silnikiem elektrycznym, cechy sterowania i automatyki wymagają, aby ostatni stan cewek pozostawał aktywny do momentu zmiany sygnału. Gdy cewka 12 jest zasilana, siłownik zaczyna wysuwać tłok, utrzymując go w tej pozycji, nawet jeśli napięcie zostanie odłączone. To działanie pozwala na ściślejsze zarządzanie ruchem siłownika i zwiększa efektywność operacyjną. W praktyce, tego rodzaju rozwiązania są stosowane w zautomatyzowanych procesach produkcyjnych, gdzie precyzyjne położenie elementów ma kluczowe znaczenie. Warto pamiętać, że zgodnie z normami branżowymi, projektując układy pneumatyczne oraz elektryczne, musimy zawsze uwzględniać możliwość zasilania awaryjnego oraz strategię zabezpieczeń, aby uniknąć niepożądanych ruchów elementów wykonawczych.
Analizując odpowiedzi, można zauważyć pewne błędne założenia w kontekście działania systemu pneumatycznego. Pierwsza koncepcja sugeruje, że niewłaściwe podłączenie przyłączy zaworu 2 i 4 mogłoby wpłynąć na wysunięcie tłoka. W rzeczywistości, podłączenie tych przyłączy w sposób nieprawidłowy może prowadzić do całkowitego braku działania siłownika, a nie do jego nieoczekiwanego ruchu. Ponadto, błędne przypisanie podłączeń zaworu 5 i 1 pomija kluczowy czynnik – sposób zarządzania sygnałem elektrycznym, który w układzie pneumatycznym odgrywa fundamentalną rolę. Kolejny błąd dotyczy zrozumienia, jak i kiedy napięcie impulsowe jest podawane na cewki. Stwierdzenie, że napięcie zostało najpierw podane na cewkę 14, wydaje się nie rozumieć zasady działania, która umożliwia wysunięcie tłoka tylko w momencie zasilania cewki 12. Zatem, podawanie napięcia w odwrotnej kolejności nie może spowodować wysunięcia tłoka, ponieważ system byłby w stanie nieaktywnym. Te nieporozumienia pokazują typowe błędy myślowe związane z kolejnością sygnałów oraz ich wpływem na działanie układów sterujących. Użytkownicy powinni zwrócić szczególną uwagę na logikę działania elektropneumatycznych układów sterujących, aby uniknąć podobnych błędów w przyszłości.
