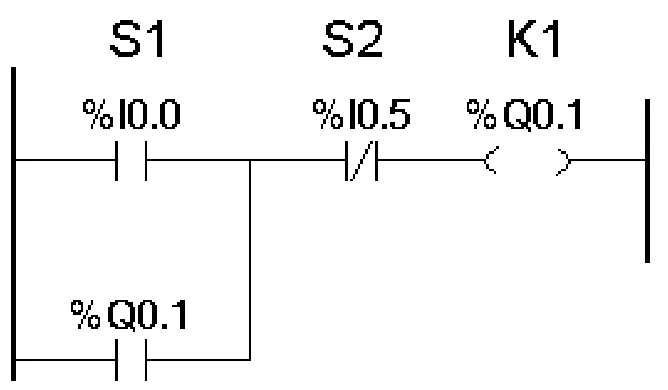

Na podstawie przedstawionego fragmentu programu określ skutek wciśnięcia monostabilnego przycisku S1?
A. Wyłączenie cewki K1 do momentu wciśnięcia S2
B. Chwilowe wyłączenie cewki K1
C. Załączenie cewki K1 do momentu wciśnięcia S2
D. Chwilowe załączenie cewki K1
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.19-X-15.05).
Twoja odpowiedź jest poprawna. Wciśnięcie monostabilnego przycisku SI (S1) powoduje załączenie cewki K1, która pozostaje aktywna dzięki podtrzymaniu przez styk pomocniczy %Q0.1. Gdy przycisk S1 jest wciśnięty, na cewkę K1 przyłożone jest napięcie, co skutkuje jej załączeniem. To rozwiązanie jest powszechnie stosowane w automatyce, gdzie wykorzystuje się podtrzymania cewki za pomocą styku pomocniczego. Przykładem może być sytuacja, gdy uruchamiamy silnik elektryczny, który ma działać przez pewien czas, a jego wyłączenie następuje wskutek naciśnięcia innego przycisku (S2). W ten sposób uzyskuje się kontrolę nad urządzeniami, co jest zgodne z dobrymi praktykami w projektowaniu układów automatyki. Ponadto, znajomość charakterystyki przycisków monostabilnych jest istotna w kontekście projektowania bardziej złożonych systemów sterowania, gdzie precyzyjne działanie układu jest kluczowe dla jego efektywności.
Wybór innej odpowiedzi wskazuje na pewne nieporozumienia dotyczące działania monostabilnych przycisków i ich zastosowania w systemach automatyki. Na przykład, twierdzenie, że cewka K1 zostanie wyłączona do momentu naciśnięcia S2, jest błędne, ponieważ to S2 jest przyciskiem, który służy do deaktywacji cewki K1, a nie do jej uaktywnienia. Dla lepszego zrozumienia, ważne jest, aby pamiętać, że monostabilne przyciski, takie jak S1, działają na zasadzie chwilowego załączenia obwodu elektrycznego. Gdy przycisk jest wciśnięty, następuje momentalne załączenie, ale po zwolnieniu przycisku, obwód wraca do stanu początkowego, pod warunkiem, że nie ma dodatkowego podtrzymania, jak w przypadku styku pomocniczego %Q0.1. Ponadto, niektóre odpowiedzi sugerują, że cewka może być załączona na stałe lub że jej działanie nie zależy od stanu innych przycisków, co wprowadza w błąd. W rzeczywistości cewki w układach sterujących są często projektowane w taki sposób, aby wymagały interakcji z różnymi komponentami, co znacznie zwiększa bezpieczeństwo i funkcjonalność całego systemu. Zrozumienie tych zasad jest kluczowe dla efektywnego projektowania układów automatyki oraz unikania typowych błędów, które mogą prowadzić do nieprawidłowego działania systemu.
