Jaki będzie stan wyjść (Q0.0, Q0.1, Q0.2) sterownika PLC realizującego program po podaniu na jego wejścia sygnałów I0.0 = 1, I0.1 = 0 i I0.2 = 1?

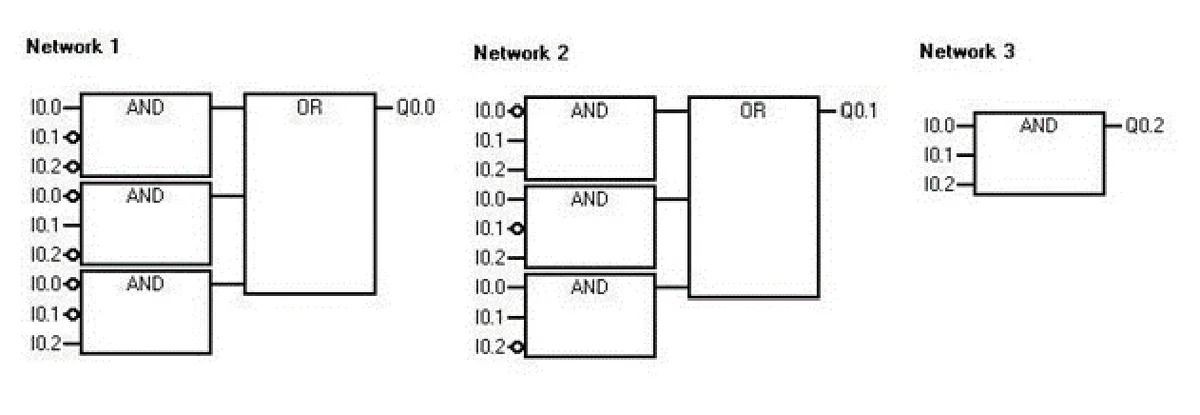

Program FBD w trzech sieciach z blokami AND i OR sterującymi wyjściami Q0.0, Q0.1 i Q0.2
A. Q0.0 = 0, Q0.1 = 1, Q0.2 = 1
B. Q0.0 = 0, Q0.1 = 1, Q0.2 = 0
C. Q0.0 = 1, Q0.1 = 1, Q0.2 = 0
D. Q0.0 = 1, Q0.1 = 0, Q0.2 = 1

Pytanie z egzaminu CKE, czerwiec 2016 (arkusz E.19-X-16.05).

Stan wyjść Q0.0, Q0.1 i Q0.2 sterownika PLC po podaniu sygnałów wejściowych I0.0 = 1, I0.1 = 0 oraz I0.2 = 1 wynika z analizy logiki sterowania. Dla każdego wyjścia wykonujemy operacje zgodnie z zasadami działania bramek logicznych, w tym AND i OR. W przypadku I0.0 = 1, I0.1 = 0 i I0.2 = 1, logiczna analiza wskazuje, że dla wyjścia Q0.0, które jest wynikiem operacji AND dwóch sygnałów, jeden z nich (I0.1) jest zerowy, co skutkuje wyjściem Q0.0 = 0. Wyjście Q0.1 zaś, które jest wynikiem operacji OR, przyjmuje wartość 1, ponieważ I0.0 jest jedynym aktywnym sygnałem. Wyjście Q0.2, z kolei, może być zdefiniowane w oparciu o inne warunki, co w tym przypadku skutkuje jego wartością 0. Tego rodzaju rozumienie logiki sterowników PLC oraz umiejętność analizy schematów logicznych jest niezbędna w pracy inżynierów automatyki, a także w codziennym użytkowaniu systemów sterowania w różnych aplikacjach przemysłowych. Zrozumienie działania wyjść na podstawie sygnałów wejściowych jest kluczowe dla efektywnego projektowania i diagnostyki systemów automatyki.
W przypadku błędnych odpowiedzi, można zauważyć kilka typowych błędów myślowych związanych z analizą logiki sterowników PLC. Wiele osób może mieć problem z poprawnym zastosowaniem operacji logicznych, co prowadzi do nieprawidłowych wyników. Na przykład, niektórzy mogą założyć, że aktywacja jednego sygnału wejściowego automatycznie prowadzi do aktywacji wszystkich wyjść, co jest błędne. Każde wyjście powinno być analizowane niezależnie, według odpowiednich reguł logicznych. Inny błąd to pomylenie operacji AND z OR. Na przykład, niepoprawne podejście do wyjścia Q0.1, które zakłada, że obydwa sygnały muszą być aktywne, aby uzyskać stan wysoki, ignoruje fakt, że w przypadku OR wystarczy, że jeden sygnał jest aktywny, aby wyjście przyjęło wartość 1. Dodatkowo, brak zrozumienia, jak różne kombinacje wejść wpływają na wyjścia, prowadzi do wniosków, które nie mają oparcia w logice. W praktyce, doskonała znajomość zasad działania układów logicznych i umiejętność ich zastosowania w rzeczywistych sytuacjach są niezbędne dla efektywnego projektowania i pracy z systemami automatyki. Zrozumienie, że każdy sygnał wejściowy ma swoje unikalne znaczenie i wpływ na wyjścia, jest kluczowe dla prawidłowego działania systemu.
