Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych

Zawód: Technik mechatronik

Kategorie: Programowanie PLC Układy mechatroniczne

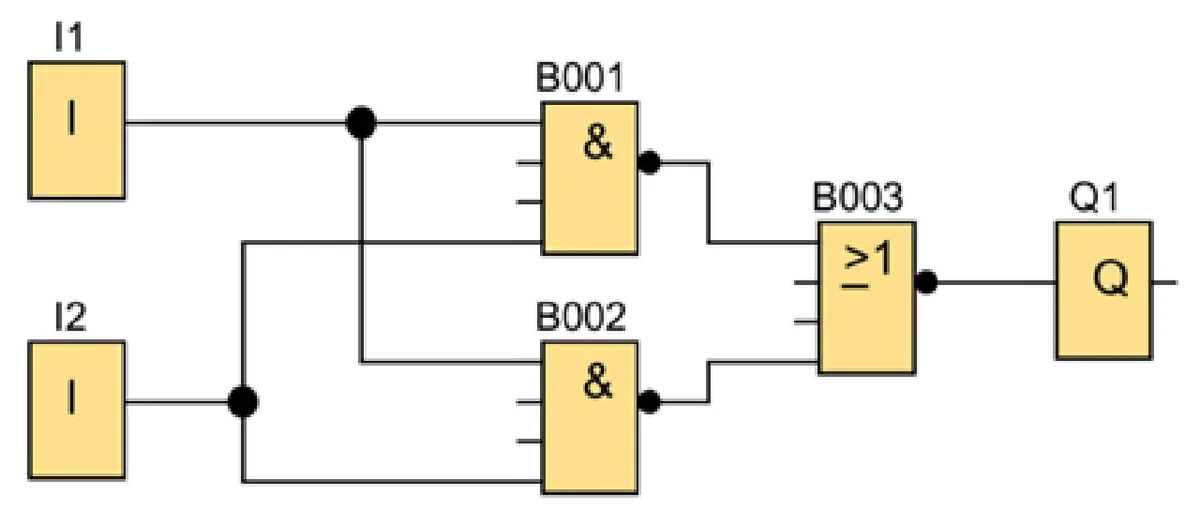

Które stany logiczne zadane na wejścia I1 i I2 spowodują uzyskanie na wyjściu Q1 logicznej 1.

Program FBD z wejściami I1 i I2, dwoma blokami AND B001 i B002 z zanegowanymi wyjściami, blokiem OR B003 i wyjściem Q1
A. I1 = 1 I2 = 1
B. I1 = 1 I2 = 0
C. I1 = 0 I2 = 0
D. I1 = 0 I2 = 1

Pytanie z egzaminu CKE, styczeń 2021 (arkusz E.19-SG-21.01).

Poprawna odpowiedź to I1 = 1 i I2 = 1. Aby na wyjściu Q1 uzyskać stan logiczny 1, obie bramki AND, B001 i B002, muszą otrzymać na swoich wejściach wartości 1. W praktyce oznacza to, że system działa zgodnie z zasadami działania bramek logicznych, które są podstawą w elektronice cyfrowej i automatyce. W przypadku bramki AND, tylko wtedy, gdy wszystkie jej wejścia są w stanie 1, wyjście również będzie w stanie 1. Gdy obie bramki AND są aktywne, ich wyjścia zasila bramkę OR (B003). Ta bramka OR generuje stan 1 na swoim wyjściu, co przekłada się na stan logiczny 1 na wyjściu Q1. W zastosowaniach inżynieryjnych, zrozumienie logiki bramek pozwala na projektowanie bardziej złożonych układów cyfrowych, takich jak procesory czy systemy wbudowane, które wykorzystują te zasady do przetwarzania sygnałów. Wiedza ta jest kluczowa w kontekście programowania i budowy systemów, w których reagowanie na różne stany logiczne ma krytyczne znaczenie dla ich funkcjonowania.
Analizując błędne odpowiedzi, można zauważyć, że wiele z nich wynika z niepoprawnego zrozumienia działania bramek logicznych. Gdy I1 = 1 i I2 = 0, a także I1 = 0 i I2 = 1, wyjście Q1 będzie w stanie 0, ponieważ bramka AND nie otrzyma obu sygnałów w stanie 1. Zrozumienie logiki bramek AND jest kluczowe, ponieważ ich wyjście aktywuje się tylko, gdy wszystkie wejścia są w stanie 1. To samo dotyczy sytuacji, gdy obie wartości są równe 0; w takim przypadku bramka AND w ogóle nie generuje sygnału wyjściowego. Często mylone są związki między bramkami logicznymi, co prowadzi do błędnych wniosków i konfiguracji. Typowym błędem jest założenie, że wystarczy mieć jeden sygnał w stanie 1 na wejściu bramki AND, aby uzyskać wyjście 1. Warto również zauważyć, że bramka OR działa na innej zasadzie: aktywuje wyjście, gdy przynajmniej jedno wejście jest w stanie 1, ale w omawianym przypadku jej działanie jest uzależnione od bramek AND. Dlatego zrozumienie schematu logicznego jest niezbędne do poprawnej analizy i projektowania obwodów cyfrowych. Tego rodzaju błędy mogą prowadzić do nieprawidłowego działania całego systemu, co podkreśla znaczenie solidnego opanowania teorii bramek logicznych oraz ich praktycznych zastosowań w inżynierii.
