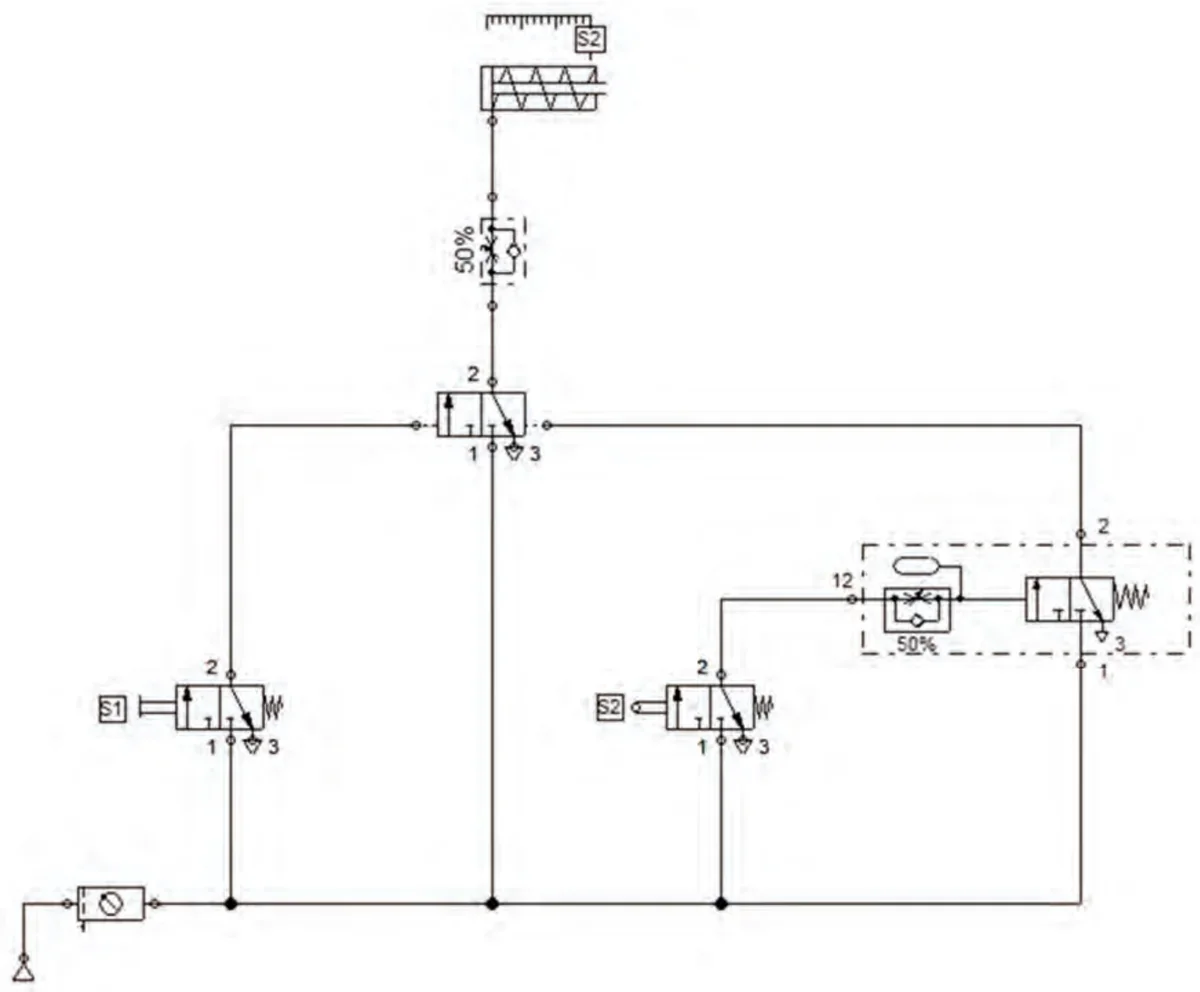

W jaki sposób sterowany jest ruch tłoczyska siłownika przedstawionego na schemacie?
A. Zmniejszana jest prędkość zarówno wsuwania, jak i wysuwania, tłoczyska siłownika.
B. Zmniejszana jest prędkość wysuwania tłoczyska i opóźnione jest wsuwanie tłoczyska siłownika.
C. Opóźnione jest wysuwanie tłoczyska i zmniejszana jest prędkość wsuwania tłoczyska siłownika.
D. Opóźnione jest zarówno wysuwanie, jak i wsuwanie, tłoczyska siłownika.
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz E.19-X-16.05).
Poprawna odpowiedź wskazuje na złożoność układu sterowania siłownikiem hydraulicznym, który został przedstawiony na schemacie. W tej konfiguracji, zawór rozdzielający (Zawór 1) kieruje przepływem oleju, natomiast zawór regulacyjny (Zawór 2) działa jako dławik, ograniczając przepływ oleju. Dzięki temu, prędkość wysuwania tłoczyska jest zmniejszana, co ma kluczowe znaczenie dla kontrolowania siły oraz precyzji ruchu. Opóźnienie wsuwania tłoczyska, które jest realizowane przez współpracę zaworu 2 i zaworu zwrotnego (Zawór 3), umożliwia płynne i kontrolowane wprowadzanie tłoczyska do cylindra, co jest szczególnie istotne w aplikacjach wymagających dużej dokładności, na przykład w systemach automatyki przemysłowej. W praktyce, odpowiednie ustawienie takich zaworów pozwala na realizację skomplikowanych cykli pracy maszyn, co jest zgodne z uznawanymi normami branżowymi, takimi jak ISO 4414, które dotyczą bezpieczeństwa i efektywności systemów pneumatycznych i hydraulicznych.
Analizując pozostałe odpowiedzi, można zauważyć, że opierają się one na niepełnym zrozumieniu działania układów hydraulicznych. Zmniejszanie prędkości zarówno wsuwania, jak i wysuwania tłoczyska, sugeruje, że kontrola jest równoważna w obu kierunkach, co nie odpowiada rzeczywistości przedstawionej na schemacie. W układzie hydraulicznym, każda z funkcji - wysuwanie i wsuwanie - wymaga niezależnego sterowania, co jest realizowane poprzez różne zawory. Ustalenie, że opóźnione jest zarówno wysuwanie, jak i wsuwanie, pomija kluczową rolę zaworów w kierowaniu i regulacji przepływu oleju, co prowadzi do nieefektywnego działania siłownika, a w praktyce do możliwości uszkodzenia układu. Współczesne systemy hydrauliczne bazują na precyzyjnym zarządzaniu przepływem, co umożliwia płynne i bezpieczne działanie maszyn. W związku z tym, błędne zrozumienie mechaniki tych układów może prowadzić do niewłaściwych decyzji przy projektowaniu i eksploatacji systemów, co jest istotne szczególnie w kontekście bezpieczeństwa oraz efektywności energetycznej, zgodnie z normami takimi jak ISO 4414. Kluczowe jest, aby wiedzieć, że odpowiednia kontrola prędkości ruchu tłoczyska bezpośrednio wpływa na wydajność i bezpieczeństwo całego systemu.
