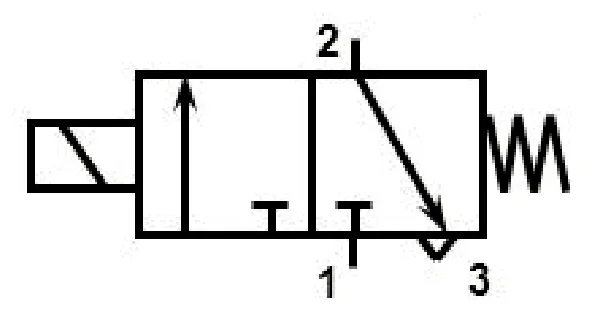

W jaki sposób sterowany jest zawór, którego symbol graficzny przedstawiono na rysunku?
A. Pneumatycznie.
B. Ręcznie.
C. Mechanicznie.
D. Elektrycznie.
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.18-X-15.05).
Zawór sterowany elektrycznie, jak wskazuje symbol z literą 'M', jest kluczowym elementem w nowoczesnych systemach automatyki. Użycie napędów elektrycznych w zaworach pozwala na precyzyjne zarządzanie przepływem mediów, co jest istotne w wielu aplikacjach przemysłowych, takich jak procesy chemiczne czy systemy HVAC. Elektryczne sterowanie zaworów eliminuje potrzebę stosowania skomplikowanych układów pneumatycznych lub hydraulicznych, co przekłada się na zmniejszenie kosztów eksploatacji oraz uproszczenie konserwacji. W praktyce, systemy oparte na elektrycznych zaworach sterujących często wykorzystują sygnały 4-20 mA lub sygnały cyfrowe, co umożliwia ich integrację z systemami SCADA. Współczesne rozwiązania często korzystają również z protokołów komunikacyjnych, takich jak Modbus czy Profibus, co pozwala na zdalne monitorowanie i kontrolę. Takie podejście jest zgodne z najlepszymi praktykami branżowymi, które kładą nacisk na automatyzację i efektywność operacyjną.
Sterowanie zaworem mechanicznie, pneumatycznie czy ręcznie to metody, które mogą wydawać się logiczne, ale nie odpowiadają na przedstawiony symbol zaworu. Mechaniczne sterowanie opiera się na bezpośrednim działaniu siły na zawór, co ogranicza precyzję i szybkość reakcji w porównaniu do elektrycznego napędu. Ponadto, mechanizmy te często wymagają dużych nakładów sił, co może prowadzić do szybkiego zużycia elementów. Z kolei pneumatyczne sterowanie, mimo że jest popularne w wielu zastosowaniach, wiąże się z koniecznością użycia sprężonego powietrza oraz skomplikowanej infrastruktury, a także może być mniej efektywne w sytuacjach wymagających dokładnej regulacji. Ręczne sterowanie, mimo prostoty, nie jest praktyczne w zautomatyzowanych systemach, gdzie wymagana jest szybka i dokładna reakcja na zmiany w procesie. W praktyce, wybór odpowiedniego typu sterowania powinien być uzależniony od wymagań aplikacji oraz dostępnych zasobów. Brak zrozumienia różnic między tymi metodami może prowadzić do nieefektywnego projektowania systemów i zwiększonych kosztów operacyjnych.
