Przedstawiony na rysunku sterownik PLC posiada

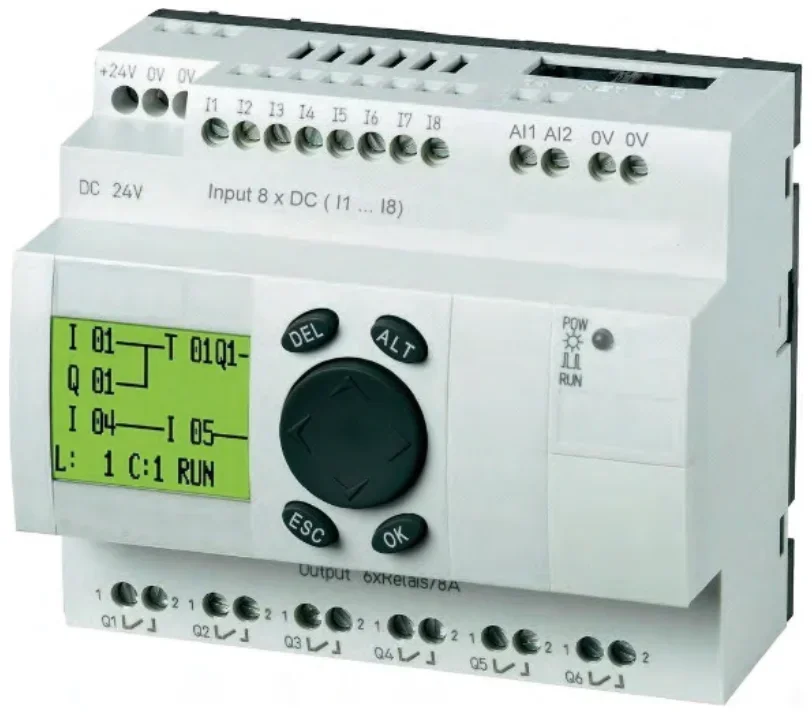

Zdjęcie sterownika PLC z wyświetlaczem, przyciskami oraz opisanymi zaciskami wejść i wyjść
A. 2 wejścia cyfrowe, 8 wejść analogowych, 4 wyjścia stykowe.
B. 8 wejść cyfrowych, 2 wejścia analogowe, 6 wyjść stykowych.
C. 6 wejść cyfrowych, 2 wejścia analogowe, 8 wyjść stykowych.
D. 8 wejść cyfrowych, 4 wejścia analogowe, 6 wyjść stykowych.

Pytanie z egzaminu CKE, październik 2016 (arkusz E.19-X-16.08).

Poprawna odpowiedź wskazuje, że sterownik PLC posiada 8 wejść cyfrowych, 2 wejścia analogowe oraz 6 wyjść stykowych. Na podstawie wizualnej analizy zdjęcia, wejścia cyfrowe są oznaczone jako 'Input 8 x DC', co oznacza, że sterownik jest przystosowany do odbierania sygnałów cyfrowych z różnych urządzeń, takich jak przyciski czy czujniki. Wejścia analogowe, oznaczone jako 'AI1' i 'AI2', pozwalają na przetwarzanie sygnałów analogowych, co jest kluczowe w aplikacjach wymagających precyzyjnego pomiaru, jak na przykład w systemach automatyki budynkowej lub przemysłowej. Wyjścia stykowe, z kolei, umożliwiają kontrolę urządzeń wykonawczych, takich jak przekaźniki czy siłowniki. W praktyce, odpowiednia liczba wejść i wyjść jest niezbędna do efektywnego zarządzania procesami automatyzacji, co jest zgodne z najlepszymi praktykami branżowymi, gdzie dobór komponentów powinien odpowiadać wymaganiom aplikacji. Dzięki znajomości parametrów technicznych PLC, inżynierowie mogą dostosować systemy do specyficznych potrzeb, co zwiększa efektywność i niezawodność procesów.
Wiele błędnych odpowiedzi bazuje na mylnych założeniach dotyczących liczby wejść i wyjść w sterownikach PLC. W odpowiedziach, które wskazują na 6 lub 2 wejścia cyfrowe, a także nieprawidłową ilość wejść analogowych, można zauważyć typowe błędy myślowe, takie jak pomieszanie rodzajów sygnałów czy ich ilości. Ważne jest, aby zrozumieć, że wejścia cyfrowe i analogowe pełnią różne funkcje w systemie automatyzacji. Wejścia cyfrowe są odpowiedzialne za sygnały binarne, które mogą być jedynie w dwóch stanach: włączonym lub wyłączonym, podczas gdy wejścia analogowe przetwarzają sygnały o zmiennej wartości, co pozwala na dokładniejsze monitorowanie i kontrolę procesów. Zrozumienie tych różnic jest kluczowe w projektowaniu oraz implementacji systemów automatyki. Nieprawidłowe przypisanie liczby wyjść stykowych może prowadzić do niewłaściwego doboru elementów wykonawczych, co w praktyce może skutkować awariami lub nieefektywnym działaniem całego systemu. W branży automatyki niezbędne jest przestrzeganie standardów określających wymagania dla różnych typów sterowników, w tym IEC 61131, który definiuje klasyfikację oraz charakterystyki urządzeń. Zatem, znajomość rzeczywistych parametrów sterowników, takich jak te przedstawione w pytaniu, jest fundamentem dla inżynierów, aby mogli skutecznie projektować i wdrażać systemy zgodnie z najlepszymi praktykami oraz oczekiwaniami klientów.
