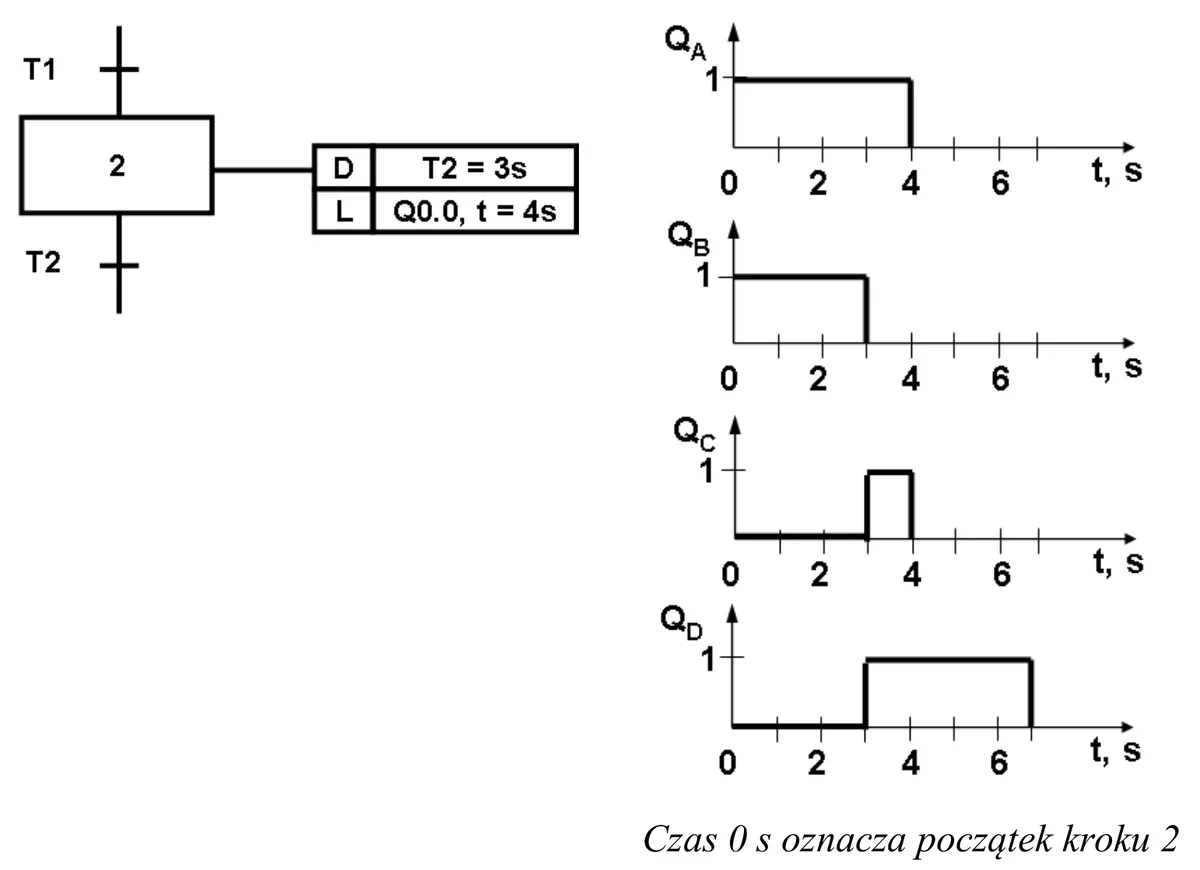

Na rysunkach przedstawiono fragment programu napisanego w języku SFC oraz cztery sygnały QA, QB, QC, QD. Który z przedstawionych sygnałów sterownika jest prawidłowym sygnałem wyjścia Q0.0 podczas wykonywania działań w kroku 2?
A. QB
B. QD
C. QC
D. QA
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.19-X-18.01).
Odpowiedź QB jest poprawna, ponieważ zgodnie z analizą fragmentu programu w języku SFC, sygnał wyjścia Q0.0 jest aktywowany w kroku 2, w którym sygnał QB utrzymuje stan wysoki przez cały okres trwania kroku. W przypadku programowania w języku SFC ważne jest zrozumienie, jak poszczególne sygnały wyjściowe są powiązane z ich stanami w różnych krokach. W standardzie IEC 61131-3, który reguluje programowanie sterowników PLC, kluczowym elementem jest umiejętność interpretacji i analizy diagramów SFC. Zrozumienie, które sygnały są aktywne w poszczególnych krokach, pozwala na efektywne projektowanie systemów automatyki. Przykładem praktycznego zastosowania tej wiedzy może być projektowanie sekwencji działania maszyn, gdzie określenie odpowiednich sygnałów w danym kroku jest kluczowe dla poprawności operacji. Wiedząc, że sygnał QB jest aktywny w kroku 2, można skutecznie planować dalsze kroki oraz interakcje pomiędzy różnymi komponentami systemu, co jest fundamentalne dla bezpieczeństwa i efektywności procesów automatyzacji.
Błędne odpowiedzi wskazują na nieporozumienia związane z rozumieniem, jak sygnały wyjściowe w programach SFC są aktywowane w różnych krokach. W przypadku sygnału QA, potencjalna przyczyna błędnego wyboru może wynikać z błędnej interpretacji diagramu, gdzie użytkownik mógł założyć, że sygnał ten również jest aktywny w kroku 2, mimo że w rzeczywistości jest to zaledwie fragment sekwencji. Sygnał QC z kolei może być mylony z sygnałem QB, zwłaszcza gdy niepoprawnie zakłada się, że aktywność sygnałów w krokach są ze sobą powiązane. Typowym błędem jest również przyjmowanie, że wszystkie sygnały mogą być aktywne równocześnie, co w rzeczywistości jest sprzeczne z zasadami działania systemów automatyzacji, gdzie każdy stan wyjściowy powinien być jednoznacznie zdefiniowany i kontrolowany w danym kroku. W kontekście programowania w standardzie IEC 61131-3, istotne jest, aby każdy sygnał wyjściowy był przyporządkowany do konkretnego kroku z jasno określonymi warunkami aktywacji. Dla uniknięcia takich nieporozumień, zaleca się przestudiowanie diagramów SFC w kontekście całego programu oraz zrozumienie, jakie zależności występują pomiędzy poszczególnymi krokami a ich aktywnymi sygnałami wyjściowymi.
