Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych

Zawód: Technik mechatronik

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Na panelu przemiennika częstotliwości migają na przemian z interwałem 1 sekundy, dioda zielona RUN i czerwona ALM. Na podstawie przedstawionej tabeli sygnalizacji błędów określ przyczynę błędu przemiennika.

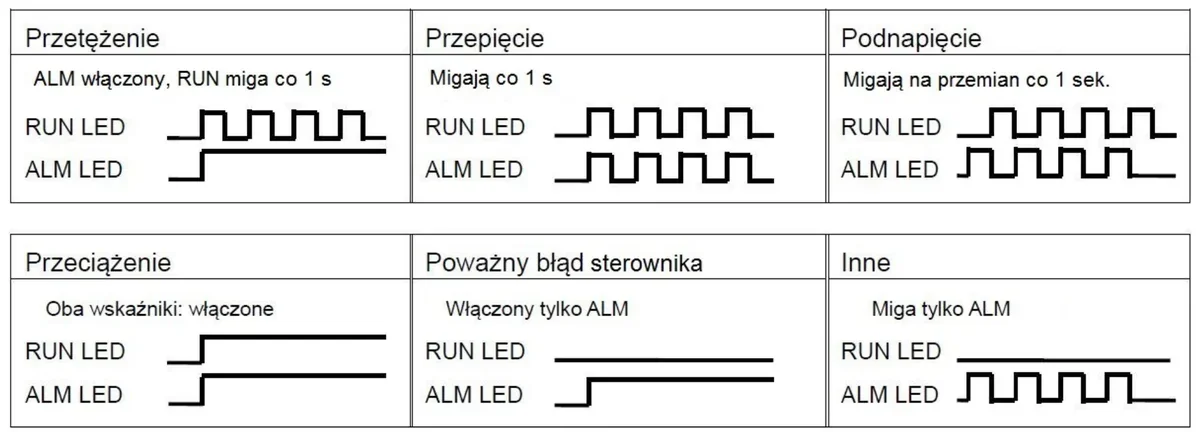

Tabela sygnalizacji błędów przemiennika częstotliwości z przebiegami diod RUN LED i ALM LED dla sześciu rodzajów błędów
A. Wzrost napięcia w obwodzie silnik przemiennik częstotliwości – przepięcie.
B. Za mała wartość napięcia zasilająca przemiennik częstotliwości.
C. Za duża wartość napięcia zasilająca przemiennik częstotliwości.
D. Wzrost prądu w obwodzie silnik przemiennik-częstotliwości – przetężenie.

Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.18-SG-20.01).

Migająca na przemian zielona dioda RUN oraz czerwona dioda ALM na panelu przemiennika częstotliwości rzeczywiście wskazuje na sytuację, w której napięcie zasilające jest za niskie. W standardach branżowych dotyczących przemienników częstotliwości, takich jak IEC 61800, zaleca się monitorowanie wartości napięcia zasilającego jako kluczowego parametru operacyjnego. Niewłaściwe napięcie zasilające może prowadzić do wielu problemów operacyjnych, w tym do niestabilności pracy silnika, co może skutkować uszkodzeniem urządzeń. W przypadku niskiego napięcia, przemiennik częstotliwości może nie być w stanie zapewnić wymaganego momentu obrotowego, co prowadzi do awarii. W praktyce, jeśli występują problemy z zasilaniem, ważne jest, aby przeprowadzić szczegółową analizę sieci zasilającej, w tym sprawdzenie transformatorów, kabli i połączeń. Użycie monitorów jakości energii elektrycznej może być również pomocne w diagnostyce tego typu problemów, co pozwala zapobiegać przyszłym awariom.
Wybór odpowiedzi dotyczącej wzrostu prądu w obwodzie przemiennika częstotliwości jako przyczyny migających diod RUN i ALM jest błędny, ponieważ nie uwzględnia podstawowego kontekstu sygnalizacji błędów. Przetężenie silnika, choć może prowadzić do problemów operacyjnych, charakteryzuje się innymi wskaźnikami i komunikatami błędów, a nie migającymi diodami RUN i ALM. W przypadku wzrostu prądu, oczekiwanym zachowaniem byłoby wyświetlenie błędu dotyczącego przetężenia, a nie sygnalizacja niskiego napięcia. Ponadto, błędne zrozumienie podstaw działania przemienników częstotliwości może prowadzić do mylnych wniosków, że każdy problem z silnikiem jest bezpośrednio związany z nadmiarem prądu. Wiele osób może mylić pojęcia przetężenia i niskiego napięcia, nie zdając sobie sprawy, że te dwa problemy mają różne źródła i skutki. Zrozumienie, że sygnalizacja błędów ma swoje specyficzne znaczenia, jest kluczowe dla prawidłowej diagnostyki i naprawy układów napędowych. Niezrozumienie tego aspektu może prowadzić do kosztownych napraw i przestojów w produkcji, dlatego ważne jest, aby przeprowadzać dokładne analizy i diagnozy przyczyn awarii, wykorzystując dostępne tabele sygnalizacji błędów i standardy branżowe.
