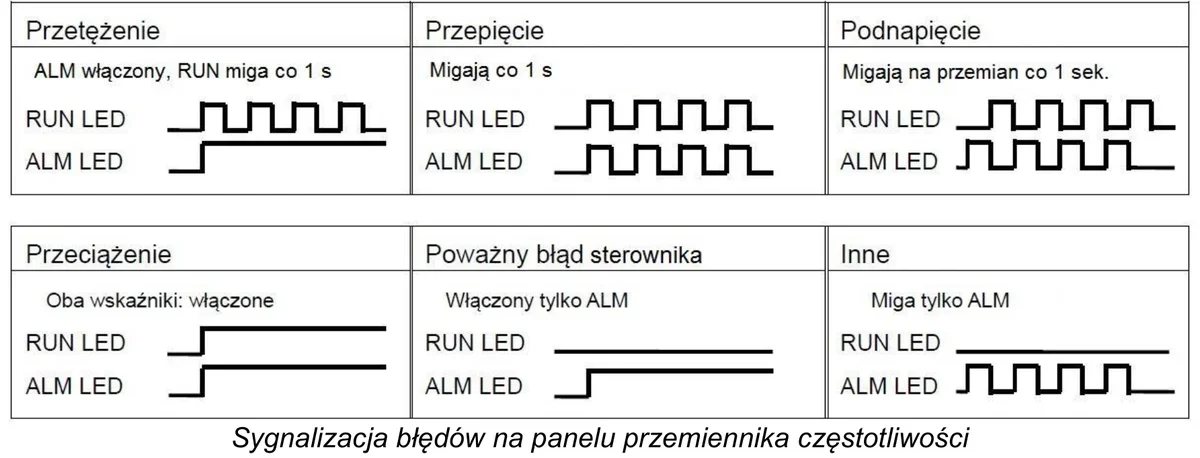

Na panelu przemiennika częstotliwości migają na przemian z interwałem 1 sekundy dioda zielona RUN i czerwona ALM. Na podstawie tabeli sygnalizacji błędów określ przyczynę sygnalizowanego błędu przemiennika.
A. Za duża wartość napięcia zasilającego przemiennik częstotliwości.
B. Wzrost prądu w obwodzie silnik przemiennik–częstotliwości – przetężenie.
C. Wzrost napięcia w obwodzie silnik przemiennik częstotliwości – przepięcie.
D. Za mała wartość napięcia zasilającego przemiennik częstotliwości.
Pytanie z egzaminu CKE, styczeń 2021 (arkusz E.18-SG-21.01).
Wybrałeś właściwą odpowiedź, co pokazuje, że rozumiesz, jak ważne jest podnapięcie w kontekście pracy przemienników częstotliwości. Te migające diody RUN i ALM? To znak, że napięcie zasilające jest za niskie. I wiesz co? To może naprawdę wpłynąć na działanie urządzenia. Jeśli przemiennik nie dostarczy odpowiedniej mocy do silnika, to jego efektywność i trwałość mogą być zagrożone. W rzeczywistości, takie sytuacje zdarzają się, gdy w sieci są spadki napięcia, często przez duże obciążenie lub kiepskie okablowanie. Dlatego warto mieć na oku parametry zasilania i pomyśleć o zabezpieczeniach, jak przetworniki napięcia czy urządzenia ochronne, które pomogą nam uniknąć problemów. A jeśli chodzi o normy, to dokumenty jak IEC 61800-5-1 naprawdę pomagają w ochronie przemienników, co jest istotne dla bezpieczeństwa i łatwiejszego zarządzania systemem.
No, niestety, to nie jest dobra odpowiedź. Mówienie o wzroście prądu lub zbyt wysokim napięciu nie pasuje do tego, co widzimy na diodach. Wzrost prądu może się zdarzyć przy przeciążeniu, ale tu nie mamy takich objawów. Te migające diody RUN i ALM wyraźnie mówią o zbyt niskim napięciu, a to oznacza, że mamy podnapięcie. Zbyt wysokie napięcie rzeczywiście może uszkodzić komponenty, ale w tej sytuacji to nie jest na miejscu. Wiemy, że za niskie napięcie sprawia, że przemiennik nie działa jak powinien, co może prowadzić do poważnych problemów z silnikiem. Dobrze jest mieć zewnętrzne urządzenia monitorujące, które ochronią nas przed wahaniami napięcia, co jest znane w branży. Rozumienie tych różnic pomiędzy podnapięciem a zbyt wysokim napięciem to klucz do skutecznej diagnostyki w automatyce przemysłowej.
