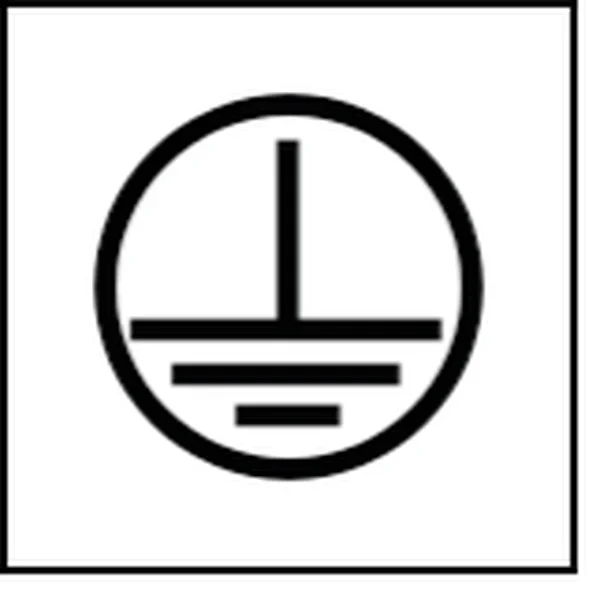

Przedstawiony na rysunku symbol graficzny odnosi się do urządzeń elektrycznych i elektrotechnicznych
A. II klasy ochronności.
B. I klasy ochronności.
C. III klasy ochronności.
D. I i II klasy ochronności.
Pytanie z egzaminu CKE, październik 2013 (arkusz E.18-X-13.10).
Symbol, który widzisz na rysunku, dotyczy urządzeń elektrycznych I klasy ochronności. To naprawdę ważne, bo chodzi o bezpieczeństwo osób, które korzystają z tych urządzeń. Te sprzęty mają podstawową izolację, a do tego dodatkowe zabezpieczenia, jak uziemienie. Uziemienie to kluczowy element, który chroni nas przed porażeniem prądem, bo pomaga odprowadzić zbędny prąd do ziemi, jeśli izolacja się uszkodzi. Przykładowo, sprzęty takie jak pralki, lodówki czy kuchenki, które są podłączone do prądu, muszą mieć odpowiednie złącza uziemiające. Zgodnie z normami IEC 61140 i PN-EN 60536, musimy instalować urządzenia I klasy zgodnie z zasadami ochrony przed porażeniem, żeby użytkownicy byli bezpieczni w przypadku ewentualnych problemów elektrycznych. Dlatego warto umieć rozpoznać urządzenia I klasy i wiedzieć, jak je prawidłowo używać oraz instalować, żeby zminimalizować ryzyko w domach czy miejscach publicznych.
Jeśli wybrałeś odpowiedzi dotyczące innych klas ochronności, jak II czy III klasa, to pewnie wynikło to z niejasności co do działania systemów ochronnych w urządzeniach elektrycznych. Urządzenia II klasy mają podwójną izolację i nie potrzebują uziemienia, co sprawia, że są zupełnie inne pod kątem bezpieczeństwa. Dużym błędem jest myślenie, że sprzęty bez uziemienia można zaliczać do II klasy, bo one naprawdę muszą działać w całkowicie izolowanym środowisku, co nie dotyczy symbolu, który widzisz. A jeśli chodzi o III klasę, to to też nie jest dobre podejście. III klasa zazwyczaj odnosi się do urządzeń niskonapięciowych, które nie mają związku z tym symbolem. Widać, że warto znać te różnice, żeby dobrze ocenić, co można zastosować, a co nie. Nieznajomość tych zasad może prowadzić do błędnych instalacji, co zwiększa ryzyko awarii lub nawet wypadków elektrycznych. Dlatego warto wiedzieć, jak analizować i rozumieć klasy ochronności urządzeń, żeby zapewnić sobie i innym bezpieczeństwo podczas korzystania z elektryki.
