W podajniku pneumatycznym uszkodził się siłownik dwustronnego działania o średnicy tłoka 32 mm i skoku 160 mm. Korzystając z zamieszczonej noty katalogowej, określ symbol siłownika, który możemy zastosować w miejsce uszkodzonego.
A. CYL 111 0 40 0160 CP
B. CYL 111 0 32 0160 CP
C. CYL 113 0 32 0100 CP
D. CYL 113 0 32 0160 CP
Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.18-X-16.01).

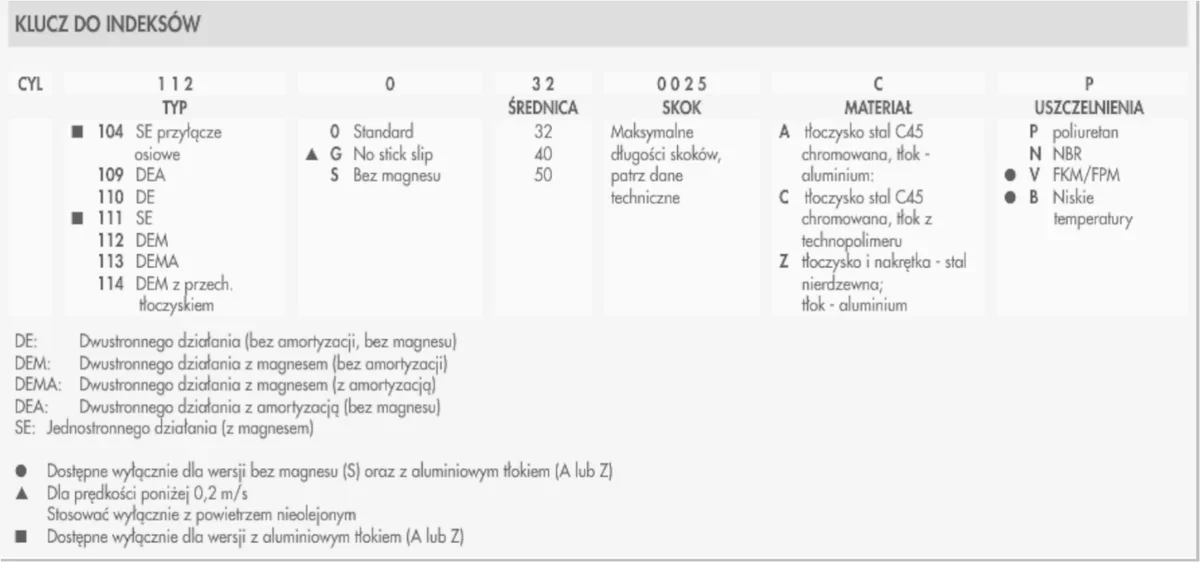

Wybrana odpowiedź, CYL 113 0 32 0160 CP, jest prawidłowa z kilku kluczowych powodów. Po pierwsze, symbol siłownika składa się z trzech istotnych elementów: typu, średnicy tłoka oraz skoku. W tym przypadku typ '113' wskazuje na siłownik dwustronnego działania z właściwościami, które odpowiadają wymaganiom aplikacji, takimi jak obecność magnesu oraz amortyzacja, co jest ważne w kontekście komfortu pracy i redukcji drgań. Średnica tłoka wynosząca 32 mm oraz skok równy 160 mm są zgodne z parametrami uszkodzonego siłownika, co zapewnia odpowiednią wydajność i funkcjonalność w systemie pneumatycznym. Zastosowanie materiałów, takich jak stal C45 dla tłoczyska i aluminium dla hok, a także poliuretanowe uszczelnienia, są zgodne z najlepszymi praktykami w branży, co gwarantuje długotrwałość i niezawodność siłownika. W przypadku awarii, wybierając komponenty zgodne z oryginałem, minimalizujemy ryzyko dodatkowych problemów w systemie, co jest kluczowe w utrzymaniu ciągłości pracy maszyn.
Analizując pozostałe dostępne opcje, można zauważyć, że każda z tych odpowiedzi zawiera elementy, które są niezgodne z wymaganiami technicznymi oraz specyfikacjami katalogowymi. Na przykład, symbol CYL 111 0 40 0160 CP wskazuje na siłownik o średnicy tłoka 40 mm, co jest wyraźnie większe od wymaganej średnicy 32 mm. Taki błąd może prowadzić do nieodpowiedniego doboru komponentów, co z kolei wpływa na wydajność i efektywność całego systemu pneumatycznego. Ponadto, siłownik typu '111' nie posiada funkcji amortyzacji, co może skutkować nadmiernymi drganiami i uszkodzeniami w układzie. Kolejna opcja, CYL 111 0 32 0160 CP, jest z kolei nieprawidłowa ze względu na ten sam typ siłownika, który nie spełnia wymagań dotyczących amortyzacji. Siłownik CYL 113 0 32 0100 CP również nie może być uznany za odpowiedni, ponieważ skok wynosi jedynie 100 mm, co jest niewystarczające w porównaniu do wymaganego skoku 160 mm. Wybór nieodpowiednich komponentów w systemach pneumatycznych, takich jak te błędne odpowiedzi, może prowadzić do poważnych uszkodzeń systemu, zwiększonego zużycia energii, a nawet awarii maszyn. Dlatego tak ważne jest, aby przy wyborze zamienników kierować się dokładnymi danymi katalogowymi oraz zasadami doboru komponentów, co pozwala na utrzymanie prawidłowej funkcjonalności i wydajności systemu.
