Zawór sterujący kierunkiem przepływu z pięcioma drogami przepływu i trzema niezależnymi położeniami, sterowany tylko przez wzrost ciśnienia czynnika roboczego, położenie środkowe ustalane za pomocą dwóch sprężyn.

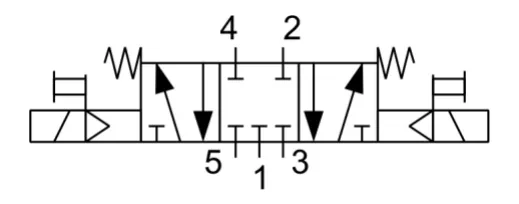

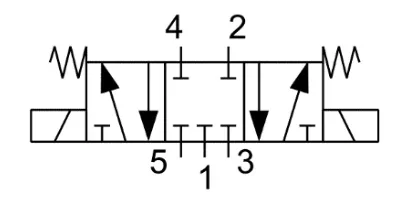

Który symbol powinien zostać umieszczony na schemacie, aby przedstawiał zawór opisany w ramce?
A. Symbol 3.
B. Symbol 1.
C. Symbol 4.
D. Symbol 2.
Pytanie z egzaminu CKE, czerwiec 2024 (arkusz EE.21-SG-24.06).

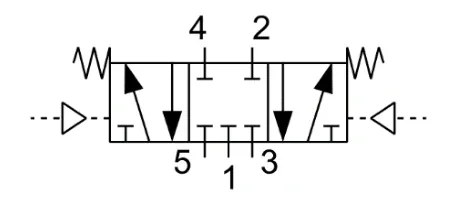

Symbol 1 jest poprawną odpowiedzią, ponieważ dokładnie odwzorowuje cechy zaworu sterującego kierunkiem przepływu. Zawór ten ma pięć dróg przepływu, oznaczonych jako 1, 2, 3, 4 i 5, co jest kluczowe dla odpowiedniego kierowania medium w systemach hydraulicznych i pneumatycznych. Trzy niezależne położenia pozwalają na elastyczne zarządzanie przepływem, co jest istotne w aplikacjach, gdzie precyzja i kontrola są niezbędne. Położenie środkowe, ustalane za pomocą dwóch sprężyn, zapewnia stabilność i niezawodność działania zaworu, co jest zgodne z najlepszymi praktykami w projektowaniu układów sterowania. Użycie odpowiednich symboli w schematach technicznych jest nie tylko kwestią standardów, ale także wpływa na zrozumienie i efektywność komunikacji w zespole projektowym. W kontekście norm ISO 1219, symbol ten spełnia wymogi definiujące oznaczenia dla zaworów o podobnych funkcjach, co czyni go odpowiednim wyborem dla inżynierów i techników.

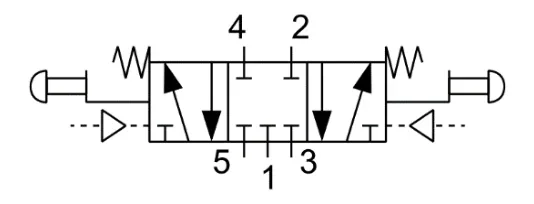

Wybór nieprawidłowego symbolu może wynikać z nieporozumienia dotyczącego funkcji zaworu opisanego w ramce. Wiele osób może pomyśleć, że inne symbole również prezentują zawory, które mogą być użyte w podobnych aplikacjach, jednak każdy z tych symboli ma swoje unikalne cechy. Użytkownik, który wybiera symbol, nie uwzględnia faktu, że zawór sterujący kierunkiem przepływu z pięcioma drogami jest specyficzny i wymaga odpowiedniego symbolu, który odzwierciedla te pięć dróg. Symbol 4, na przykład, może przedstawiać zawór o innych parametrach, co prowadzi do nieprawidłowego zrozumienia jego zastosowania. Błędem jest również zignorowanie znaczenia ustalania położenia środkowego za pomocą sprężyn, co jest istotnym elementem konstrukcyjnym i wpływa na sposób działania zaworu. W praktyce, nieprawidłowe symbolizowanie elementów w schematach może prowadzić do błędów w montażu i późniejszym użytkowaniu systemu. Ważne jest, aby przed podjęciem decyzji o wyborze symbolu zrozumieć jego specyfikę i zastosowanie w kontekście całego układu. Przy projektowaniu układów hydraulicznych i pneumatycznych, kluczowe jest stosowanie się do norm i dobrych praktyk, takich jak ISO 1219, które definiują właściwe oznaczenia i ich zastosowania. Dlatego zrozumienie różnic pomiędzy symbolami jest niezbędne dla zachowania efektywności i bezpieczeństwa pracy systemów.
