Czego dotyczą symbole M0 oraz M1, zamieszczone na diagramie sterowania krokowego?

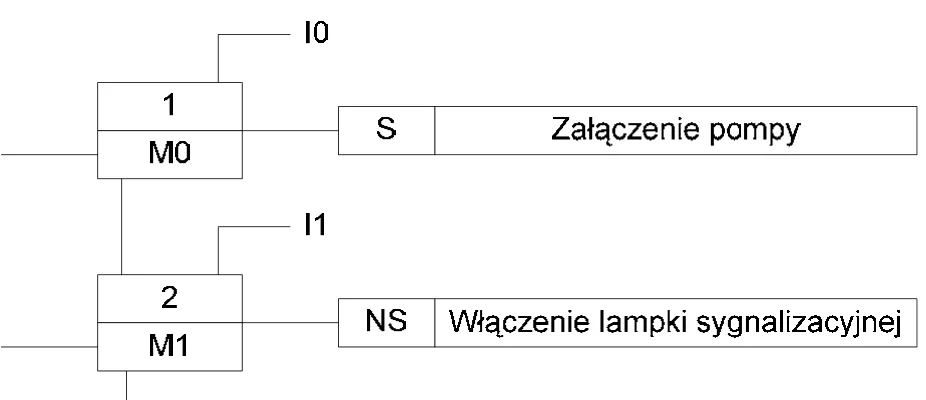

Fragment diagramu sterowania krokowego z krokami 1 i 2 oznaczonymi M0 i M1, sygnałami I0 i I1 oraz akcjami S i NS
A. Sygnału zerującego dany krok.
B. Rodzaju operacji wykonywanej w danym kroku.
C. Sygnału przekazywanego do kolejnego kroku.
D. Warunku przejścia do kolejnego kroku.

Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.19-X-14.05).

No więc, te symbole M0 i M1, które widzisz na diagramie sterowania, to rzeczywiście te kluczowe elementy, które pomagają w przechodzeniu do następnego kroku. W automatyce i w systemach sterowania sekwencyjnego mają naprawdę dużą rolę do odegrania. Dzięki nim wiadomo, kiedy procesy powinny iść dalej, a to wszystko zależy od spełnienia pewnych warunków. Dla przykładu, w przemyśle, M0 może oznaczać, że maszyna już osiągnęła jakiś ważny stan, a M1 może pokazywać, że konkretne zadanie zostało zakończone. To zgodne z tym, co robimy w programowaniu systemów PLC, gdzie użycie takich markerów to po prostu standardowa rzecz. W praktyce, dobrze zdefiniowane te warunki zwiększają niezawodność operacji, co jest mega istotne w bardziej skomplikowanych systemach automatyki, bo tam błędy mogą narobić sporo kłopotów.
Wybór odpowiedzi związanej z sygnałem zerującym ten krok nie jest do końca trafiony, bo M0 i M1 nie mają w tym kontekście zastosowania. Trzeba zrozumieć, jak te markery działają w systemach sterowania, bo to naprawdę ważne, żeby je dobrze wykorzystać. Sygnały zerujące służą głównie do resetowania stanów, co stoi w zupełnej sprzeczności z tym, jak działają warunki przejścia między krokami. Jest też problem z odpowiedzią, która sugeruje, że te markery mogą być używane jako sygnały dla kolejnego kroku. Przecież markery to wskaźniki warunków spełnionych, a nie sygnały fizyczne. Takie myślenie może prowadzić do różnych nieporozumień, zwłaszcza przy projektowaniu logiki sterowania. Odpowiedzi, które sugerują, że M0 i M1 dotyczą rodzajów operacji w danym kroku, też są nietrafione. Operacje są związane z zadaniami, a markery pełnią rolę warunków przejścia. Jeśli źle zrozumiesz te symbole, mogą pojawić się poważne problemy przy programowaniu układów PLC. Właściwe zrozumienie funkcji markerów jest kluczowe, żeby uniknąć problemów podczas automatyzacji.
