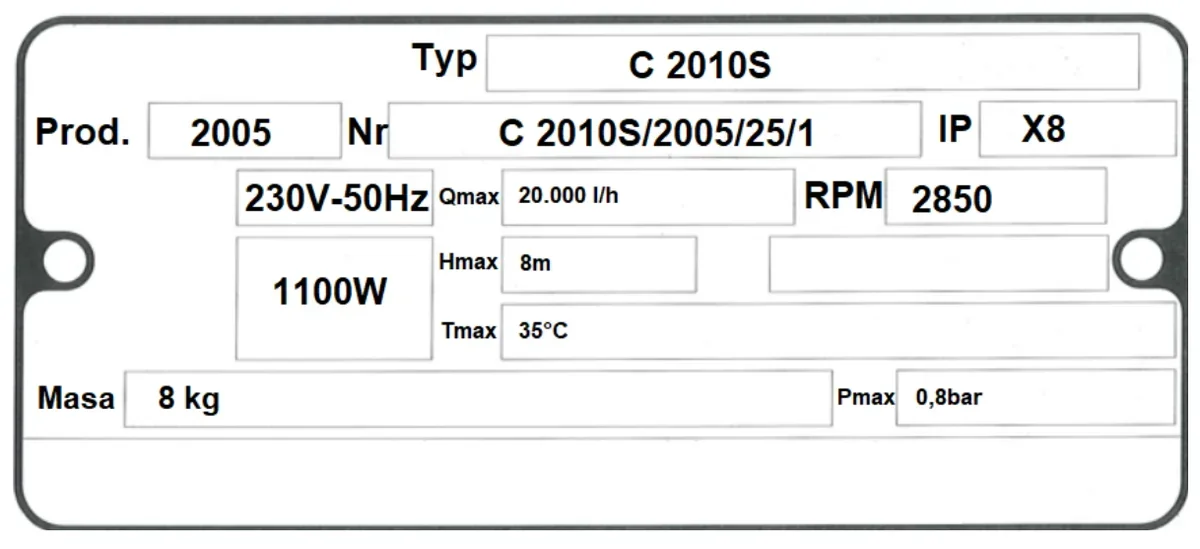

Na rysunku przedstawiono tabliczkę znamionową pompy wody która będzie zastosowana w projektowanym systemie mechatronicznym. Wartość wpisana w miejscu oznaczonym skrótem RPM określa wartość
A. liczby obrotów na minutę.
B. mocy znamionowej.
C. średnicy wirnika.
D. napięcia zasilania.
Pytanie z egzaminu CKE, styczeń 2021 (arkusz E.19-SG-21.01).
Odpowiedź wskazująca na liczbę obrotów na minutę (RPM) jest poprawna, ponieważ skrót ten odnosi się do standardowego pomiaru prędkości obrotowej silników, w tym również pomp. W praktyce, znajomość tej wartości jest kluczowa przy projektowaniu systemów mechatronicznych, ponieważ wpływa na wydajność i efektywność działania pompy. Na przykład, w aplikacjach hydraulicznych, odpowiednia liczba obrotów pozwala na dostosowanie wydajności pompy do wymagań systemu. W kontekście norm branżowych, takich jak ISO 12100 dotycząca bezpieczeństwa maszyn, precyzyjne określenie parametrów pracy urządzenia jest niezbędne do zapewnienia bezpiecznego i efektywnego użytkowania. Warto również zaznaczyć, że pompy o różnych liczbach obrotów są używane w różnych aplikacjach, od systemów chłodzenia po zaawansowane roboty przemysłowe, gdzie dokładność i wydajność są kluczowe.
Wybór odpowiedzi dotyczącej napięcia zasilania jest błędny, ponieważ napięcie jest parametrem elektrycznym, a nie mechanicznym. W kontekście pomp, napięcie zasilania dotyczy aspektów energii elektrycznej, która zasila silnik pompy, jednak nie ma bezpośredniego związku z jej prędkością obrotową. W przypadku pomocy związanej z mocą znamionową, warto zaznaczyć, że moc znamionowa odnosi się do ilości energii, jaką silnik może dostarczyć, ale nie informuje o jego prędkości obrotowej. Odpowiedź odnośnie średnicy wirnika również jest myląca, ponieważ pomimo że średnica wirnika ma wpływ na wydajność pompy, sama w sobie nie jest miarą prędkości obrotowej. Sporym błędem jest mylenie tych pojęć, co może prowadzić do nieefektywnego projektowania systemów mechatronicznych. Kluczowe w tej kwestii jest zrozumienie, że każdy z tych parametrów odgrywa inną rolę w funkcjonowaniu urządzenia. Dobrym przykładem mogą być pompy stosowane w systemach HVAC, gdzie zarówno moc, napięcie, jak i liczba obrotów mają znaczenie, ale każdy z tych parametrów jest niezależny i ma swoje określone zastosowanie w różnych kontekstach technologicznych.
