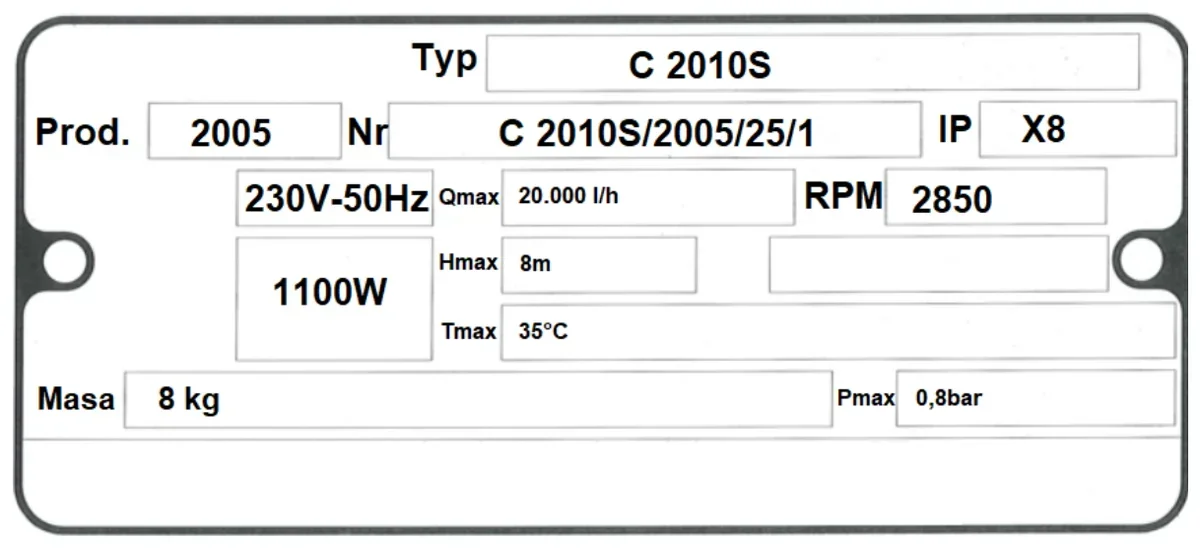

Na ilustracji przedstawiono tabliczkę znamionową pompy wody która będzie zastosowana w projektowanym systemie mechatronicznym. Wartość wpisana w miejscu oznaczonym skrótem RPM określa wartość
A. mocy znamionowej.
B. napięcia zasilania.
C. średnicy wirnika.
D. liczby obrotów na minutę.
Pytanie z egzaminu CKE, styczeń 2022 (arkusz E.19-SG-22.01).
Skrót RPM, oznaczający "Revolutions Per Minute", jest powszechnie stosowanym terminem w inżynierii mechanicznej i elektrycznej do określenia prędkości obrotowej elementów mechanicznych, takich jak silniki czy pompy. W przypadku pompy wody, wartość RPM informuje nas, ile obrotów wirnik pompy wykonuje w ciągu jednej minuty, co jest kluczowe dla zrozumienia jej wydajności i możliwości pracy. Z praktycznego punktu widzenia, znajomość tej wartości umożliwia inżynierom dobór odpowiednich komponentów oraz zapewnienie optymalnej pracy systemu. Przykładowo, jeśli pompa ma zbyt niską prędkość obrotową, może nie być w stanie dostarczyć wymaganej wydajności w danym systemie, podczas gdy zbyt wysoka prędkość może prowadzić do nadmiernego zużycia energii oraz ryzyka uszkodzenia. Dlatego konieczne jest, aby inżynierowie dokładnie analizowali parametry RPM w kontekście wymagań projektowych i specyfikacji technicznych, co jest zgodne z najlepszymi praktykami w branży mechatronicznej.
Wartości wpisane w tabliczkach znamionowych są kluczowe dla zrozumienia działania urządzeń mechanicznych, jednak nie każdy skrót jest intuicyjny. Odpowiedzi związane z średnicą wirnika czy mocą znamionową to powszechne błędy w interpretacji. Średnica wirnika nie jest bezpośrednio związana z RPM, ale wpływa na wydajność pompy; większa średnica zwykle zwiększa ilość pompy, lecz nie oznacza, że wartość RPM będzie automatycznie wyższa. Z kolei moc znamionowa, choć istotna w kontekście wydajności pompy, nie ma nic wspólnego z prędkością obrotową. Pompa może mieć wysoką moc, ale niską prędkość obrotową, co znacząco wpłynie na jej wydajność. Innym częstym błędem jest utożsamianie RPM z napięciem zasilania; napięcie wpływa na wydajność silnika, ale nie określa bezpośrednio jego prędkości obrotowej, która jest wynikiem wielu czynników, w tym obciążenia. W praktyce, nieznajomość tych różnic prowadzi do nieprawidłowej interpretacji danych technicznych i niewłaściwego doboru komponentów w projektach mechatronicznych. Takie podejście może skutkować nieefektywnymi systemami, które nie spełniają oczekiwań użytkowników i norm branżowych.
