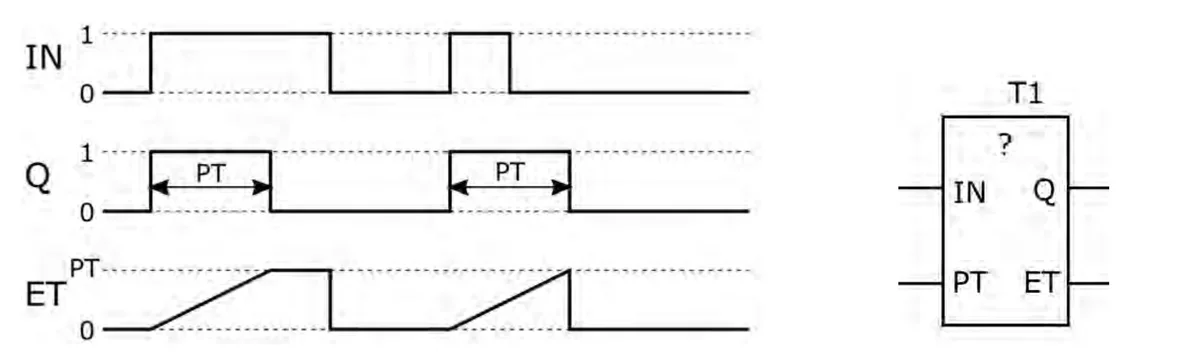

Który timer użyty w programie tylko jeden raz realizuje działanie zgodnie z przedstawionym diagramem?
A. TP
B. TONR
C. TOF
D. TON
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.19-X-18.06).
Timer typu TP (czasowy impulsowy) jest idealnym rozwiązaniem w sytuacjach, gdzie wymagane jest generowanie krótkiego impulsu sygnałowego w odpowiedzi na dany impuls wejściowy. Działa on w sposób, który zapewnia niezależne odliczanie czasu, co oznacza, że nawet jeśli sygnał wejściowy przestanie być aktywny, timer będzie kontynuował swoje działanie do momentu, gdy upłynie ustawiony czas. Zastosowanie timera TP jest powszechne w automatyce przemysłowej, na przykład w systemach sterowania, gdzie konieczne jest wytworzenie sygnału, który aktywuje inne urządzenia tylko przez krótki czas. W praktyce, jeśli potrzeba załączyć silnik na krótki czas po naciśnięciu przycisku, zastosowanie timera TP pozwoli na precyzyjne zarządzanie tym procesem, zminimalizując ryzyko przypadkowego uruchomienia silnika przez dłuższy czas. Warto również wspomnieć, że zgodnie z normami IEC 61131-3, TP jest standardowym typem timera i stanowi dobry wybór tam, gdzie zachowanie impulsowe jest kluczowe, co czyni go niezastąpionym elementem w nowoczesnych systemach automatyki.
Niepoprawne odpowiedzi, takie jak TONR, TOF i TON, opierają się na zupełnie innych zasadach działania, które nie odpowiadają wymaganiom zadania. Timer TONR (czasowy on-delay reset) działa jako timer opóźniający, który musi otrzymać sygnał aktywacyjny przez określony czas, zanim wyjście zostanie aktywowane. Oznacza to, że wymaga on ciągłego sygnału wejściowego, co stoi w sprzeczności z koncepcją impulsowego działania timera TP. Z kolei TOF (czasowy off-delay) generuje sygnał wyjściowy po zakończeniu sygnału wejściowego, co również nie odpowiada na pytanie, gdyż jego działanie opiera się na dłuższej interakcji z sygnałem. Timer TON (czasowy on-delay) z kolei działa jako prosty timer opóźniający, który wymaga ich ciągłej aktywności, aby aktywować wyjście, co również nie spełnia warunków przedstawionych w diagramie. Typowe błędy myślowe prowadzące do wyboru tych opcji obejmują mylenie funkcji timera z jego działaniem lub niezrozumienie, jak różne typy timerów wpływają na sekwencje logiczne w systemach automatyki. Kluczowe jest zrozumienie, że każdy typ timera ma swoje unikalne zastosowania i najlepsze praktyki w ich użyciu, co powinno być podstawą w podejmowaniu decyzji dotyczących doboru odpowiedniego rozwiązania w kontekście konkretnych zadań w automatyce.
