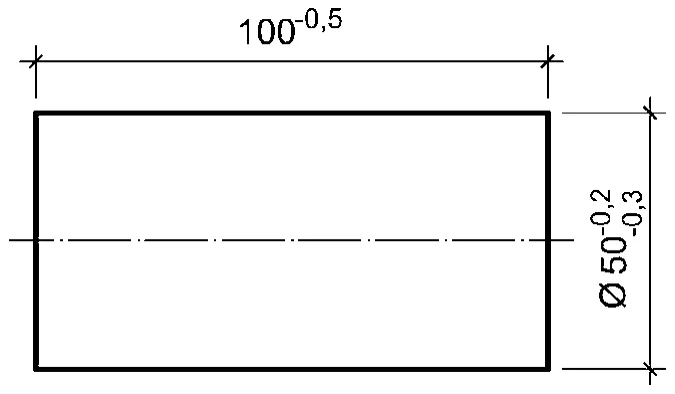

Jaka jest wartość tolerancji dla średnicy wałka przedstawionego na poniższym rysunku?
A. 0,5 mm
B. 0,1 mm
C. 0,2 mm
D. 0,3 mm
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.19-X-15.05).
Odpowiedź 0,1 mm jest prawidłowa, ponieważ na rysunku technicznym przedstawiono tolerancję dla średnicy wałka, a wymiar nominalny wynosi Ø50 mm z oznaczoną tolerancją +0,10. Oznacza to, że górna odchyłka wynosi +0,1 mm, natomiast dolna odchyłka wynosi 0 mm. Wartość tolerancji obliczamy korzystając z wzoru T = ES - EI, co daje nam wynik 0,1 mm. Tolerancje są kluczowym aspektem inżynierii, pozwalającym na kontrolę jakości oraz zapewnienie interoperacyjności elementów w konstrukcjach mechanicznych. W praktyce, odpowiednie stosowanie tolerancji pozwala na uniknięcie problemów podczas montażu i eksploatacji, co jest zgodne z normami takimi jak ISO 286. Użycie właściwych tolerancji przyczynia się do poprawy trwałości i funkcjonalności wyrobów. Na przykład, w przemyśle motoryzacyjnym, precyzyjne dopasowanie komponentów silnika jest niezbędne dla jego wydajności oraz redukcji zużycia paliwa.
Wybór wartości tolerancji innych niż 0,1 mm często wynika z nieporozumienia dotyczącego odczytu rysunków technicznych oraz zasad obliczania tolerancji. Wiele osób może pomylić górną i dolną odchyłkę lub źle zinterpretować oznaczenia tolerancji. Na przykład, odpowiedzi 0,2 mm, 0,3 mm i 0,5 mm mogą być mylnie uznawane za rozsądne wartości, gdyż w niektórych kontekstach tolerancje te mogą wydawać się akceptowalne. Jednakże w przypadku tego konkretnego rysunku, wartość tolerancji została jasno określona i nie ma miejsca na domysły. W inżynierii mechanicznej, ważne jest, aby dokładnie analizować oznaczenia tolerancji, ponieważ niewłaściwe obliczenia mogą prowadzić do poważnych problemów w produkcie końcowym. Tolerancje mają kluczowe znaczenie dla zapewnienia, że wszystkie komponenty pasują do siebie w sposób przewidziany przez projektanta, co jest zgodne z praktykami inżynieryjnymi. Niekiedy, błędy te mogą być spowodowane pominięciem istotnych informacji na rysunku, co podkreśla potrzebę dokładnej analizy dokumentacji technicznej. Zrozumienie i umiejętność stosowania właściwych tolerancji jest niezbędne w codziennej pracy inżyniera, aby uniknąć kosztownych błędów podczas produkcji i montażu.
