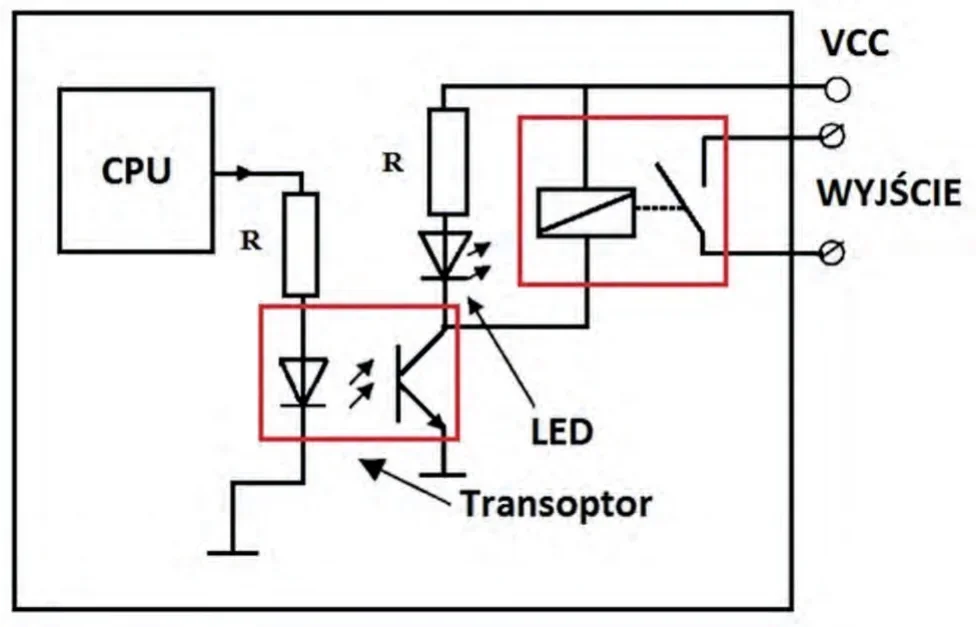

Który typ wyjścia posiada sterownik PLC o obwodzie wyjściowym przedstawionym na rysunku?
A. Przekaźnikowe o małej częstotliwości załączeń.
B. Tranzystorowe o wysokiej częstotliwości załączeń.
C. Przekaźnikowe o wysokiej częstotliwości załączeń.
D. Tranzystorowe o małej częstotliwości załączeń.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.18-X-17.01).
Odpowiedź "Przekaźnikowe o małej częstotliwości załączeń" jest prawidłowa, ponieważ na schemacie przedstawiony jest element izolacyjny, którym jest transoptor. Transoptor składa się z diody LED i fototranzystora, co zapewnia izolację galwaniczną między sygnałem sterującym a obwodem wykonawczym. Zastosowanie przekaźników w tym kontekście jest typowe, gdyż przekaźniki są idealne do zastosowań, gdzie wymagana jest separacja elektryczna oraz możliwość sterowania obciążeniem. Przekaźniki działają dobrze w aplikacjach o małej częstotliwości załączeń, ze względu na ich mechaniczne działanie, które ogranicza żywotność przy stałym przełączaniu. W praktyce przekaźniki są wykorzystywane w systemach automatyki przemysłowej, gdzie kontrolują duże obciążenia elektryczne, takie jak silniki czy urządzenia grzewcze. Dodatkowo, zgodnie z normami IEC 61800-5-1, ważne jest, aby stosować odpowiednie zabezpieczenia i metody izolacji w systemach sterowania, co również potwierdza zastosowanie transoptorów w obwodach wyjściowych.
Wybierając odpowiedzi związane z tranzystorami lub przekaźnikami o wysokiej częstotliwości załączeń, nie uwzględniasz kluczowego aspektu przedstawionego schematu. Transoptor, będący elementem izolacyjnym, wskazuje na zastosowanie obwodów, które nie powinny pracować w trybie wysokiej częstotliwości, ponieważ mechaniczne elementy przekaźnika są ograniczone w zakresie szybkości załączania i mogą ulegać szybkiemu zużyciu. Wysokie częstotliwości załączeń są bardziej związane z tranzystorami, które są projektowane do stosowania w aplikacjach wymagających szybkiej reakcji i niskiego opóźnienia. Zastosowanie przekaźników w aplikacjach, które wymagają wysokiej częstotliwości załączania, prowadzi do częstych awarii i zniszczenia elementów, ponieważ mechanizm przekaźnika nie jest przystosowany do tak intensywnego użytkowania. W automatyce przemysłowej oraz w projektowaniu obwodów sterujących, kluczowe jest rozróżnienie zastosowań mechanicznych i półprzewodnikowych, co zgodne jest z normami i standardami branżowymi. Błąd w wyborze odpowiedzi może wynikać z niepełnego zrozumienia różnicy między charakterystykami pracy tranzystorów a przekaźników, co jest istotne dla zapewnienia długotrwałej i niezawodnej pracy systemów elektrycznych.
