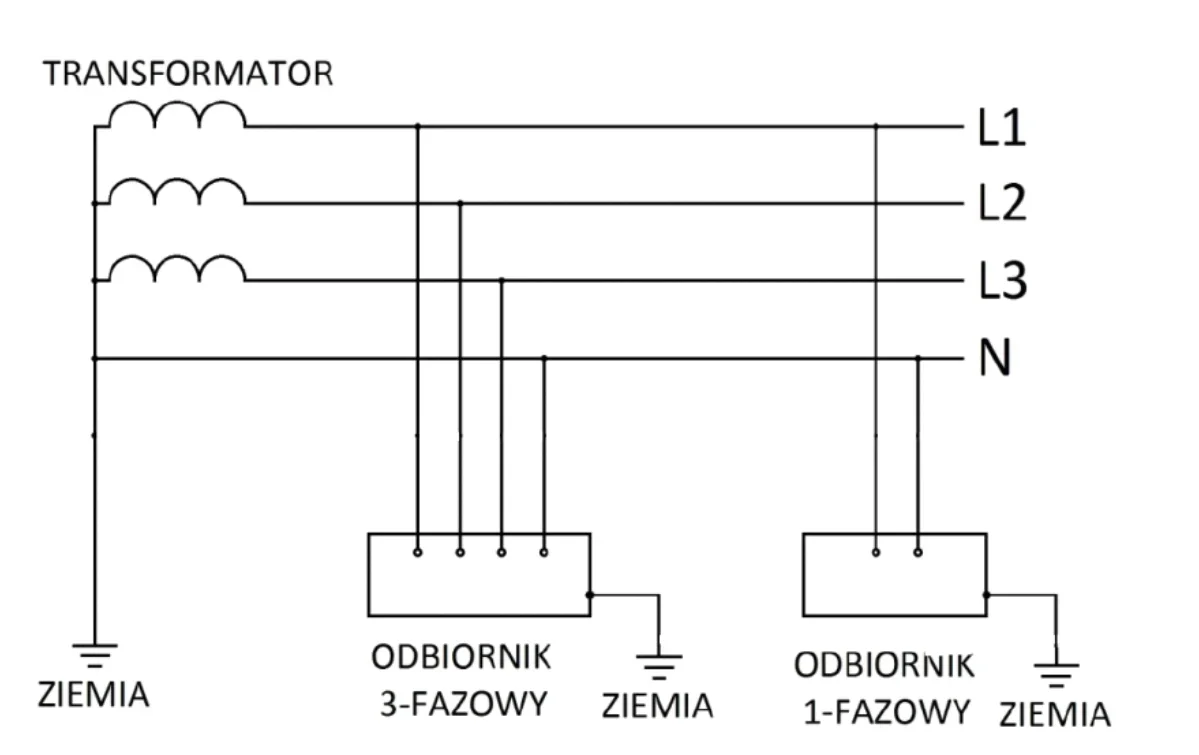

Na rysunku przedstawiono schemat instalacji elektrycznej o układzie
A. TN-C
B. IT
C. TN-S
D. TT
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.18-SG-20.01).
Poprawna odpowiedź to układ TT, który charakteryzuje się niezależnym uziemieniem punktu neutralnego transformatora oraz obudów urządzeń elektrycznych. W tym układzie zarówno transformator, jak i odbiorniki są uziemione oddzielnie, co zapewnia dodatkowy poziom bezpieczeństwa. Przykładem zastosowania układu TT jest instalacja w obiektach, gdzie występuje duże ryzyko porażenia prądem, jak w budynkach użyteczności publicznej. W przypadku wystąpienia uszkodzenia izolacji, prąd upływowy ma możliwość skierowania się do ziemi, co minimalizuje ryzyko porażenia elektrycznego. Zgodnie z normami IEC 60364 oraz PN-EN 60364, takie podejście zmniejsza ryzyko pożaru oraz uszkodzeń sprzętu. Warto zaznaczyć, że instalacje TT wymagają odpowiednich przeglądów i pomiarów, aby zapewnić ich prawidłowe funkcjonowanie. W kontekście nowoczesnych systemów zasilania, układ TT jest często stosowany w połączeniu z zabezpieczeniami różnicowoprądowymi, co dodatkowo zwiększa bezpieczeństwo.
Wybór jednego z innych układów, takich jak TN-C, TN-S czy IT, wskazuje na pewne nieporozumienia dotyczące zasad działania uziemienia w instalacjach elektrycznych. W układzie TN-C, punkt neutralny transformatora oraz przewody ochronne są połączone w jeden przewód, co może być użyteczne w systemach, gdzie oszczędność miejsca oraz materiałów jest kluczowa, jednakże zwiększa to ryzyko porażenia prądem w przypadku uszkodzenia izolacji. TN-S z kolei, oddziela przewód neutralny od przewodu ochronnego, co może być korzystne w kontekście redukcji zakłóceń elektrycznych, ale nadal nie zapewnia takiego poziomu bezpieczeństwa jak układ TT w kontekście uziemienia. Układ IT, z brakiem bezpośredniego połączenia z ziemią, jest używany w sytuacjach, gdzie ciągłość zasilania jest kluczowa, co jednak wiąże się z koniecznością monitorowania i detekcji uszkodzeń w izolacji, aby uniknąć niebezpieczeństw. W związku z tym, wybór niewłaściwego układu może prowadzić do niebezpiecznych sytuacji, a także do niewłaściwego działania zabezpieczeń i systemów ochronnych, co podkreśla znaczenie zrozumienia zasad funkcjonowania instalacji elektrycznych oraz ich odpowiednich zastosowań w praktyce.
