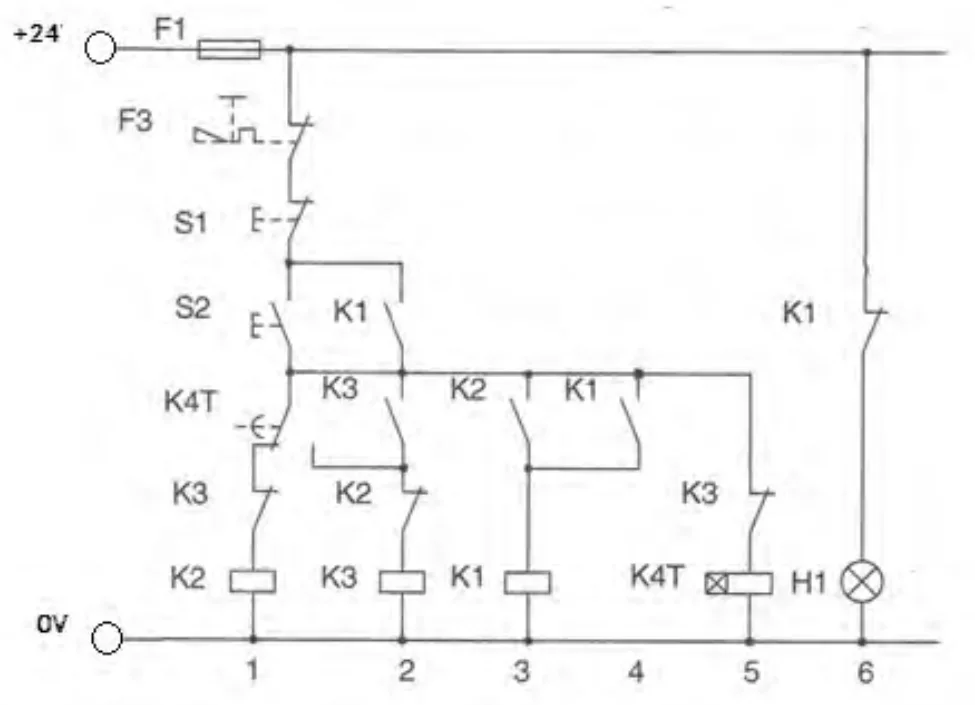

Przedstawiony na rysunku układ stycznikowo-przekaźnikowy ma być zastąpiony sterownikiem PLC. Jaką minimalną liczbę wejść powinien posiadać ten sterownik?
A. 4
B. 2
C. 3
D. 6
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.19-X-15.05).
Poprawność tej odpowiedzi wynika z analizy kluczowych elementów układu stycznikowo-przekaźnikowego oraz ich funkcji w kontekście zastosowania sterownika PLC. W przedstawionym schemacie, niezbędne są trzy wejścia: pierwsze to przycisk startowy S1, który inicjuje proces; drugie to przycisk stopu S2, który służy do zatrzymania układu; trzecie to sygnał z przekaźnika termicznego F3, który monitoruje temperaturę i zapobiega przeciążeniom. Poprawne zrozumienie roli tych elementów w systemie kontroli jest kluczowe w praktyce inżynieryjnej. Sterowniki PLC są szeroko stosowane w automatyce przemysłowej, ponieważ umożliwiają elastyczne programowanie i integrację różnych komponentów. Zastosowanie PLC zamiast tradycyjnych układów stycznikowych pozwala na minimalizację przestrzeni zajmowanej przez instalacje elektryczne oraz zwiększa niezawodność systemu. Standardy takie jak IEC 61131 definiują wymagania dotyczące programowania oraz działania systemów automatyki, co ułatwia implementację i wymianę doświadczeń w branży.
Wybór niepoprawnej odpowiedzi często wynika z braku zrozumienia podstawowych zasad działania układów sterujących oraz ich elementów. Odpowiedzi sugerujące mniejszą liczbę wejść, takie jak 2 czy 1, nie uwzględniają kluczowych funkcji, jakie pełnią poszczególne elementy układu. Na przykład, pomijanie przycisku stopu lub sygnału z przekaźnika termicznego może wydawać się kuszące, jednak w rzeczywistości prowadzi to do poważnych konsekwencji związanych z bezpieczeństwem i efektywnością pracy układu. Przyciski startu i stopu są niezbędne do manualnej interakcji z urządzeniem, a ich brak skutkuje niemożnością przerwania procesu w sytuacji awaryjnej. Podobnie, sygnał z przekaźnika termicznego F3 jest kluczowy dla monitorowania warunków pracy maszyny i zapobiegania jej uszkodzeniu w wyniku przegrzania. Zignorowanie tych elementów prowadzi do błędnych wniosków, a także podważa podstawowe zasady projektowania systemów automatyki. Dlatego ważne jest, aby w analizach uwzględniać wszystkie istotne elementy, które wpływają na bezpieczeństwo i działanie układu.
