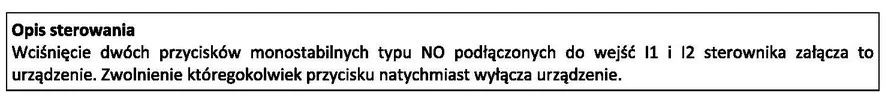

Urządzenie jest sterowane za pomocą sterownika PLC. Który z programów wpisany do sterownika, zapewni działanie urządzenia zgodne z przedstawionym opisem sterowania?
A.
C.
B.
D.
Poprawna odpowiedź D jest zgodna z wymaganiami opisanego systemu sterowania, w którym urządzenie powinno być uruchamiane poprzez wciśnięcie dwóch przycisków monostabilnych. Program D implementuje logikę, która w najprostszy sposób realizuje zasady działania tego systemu. Wciśnięcie obu przycisków I1 oraz I2 aktywuje cewkę Q1 dzięki zastosowaniu bloku funkcyjnego AND. Tego rodzaju połączenie jest powszechnie stosowane w automatyce, aby zapewnić, że obie wskazane warunki muszą być spełnione, aby aktywować urządzenie. Co więcej, wyłączenie cewki Q1 następuje w momencie zwolnienia któregokolwiek z przycisków, co zostało zrealizowane dzięki zastosowaniu bloku OR (≥1). Tego typu podejście jest zgodne z najlepszymi praktykami inżynieryjnymi w dziedzinie programowania PLC, gdzie konieczne jest zapewnienie bezpieczeństwa i kontroli nad procesem. Przykładem zastosowania tej logiki mogą być systemy, w których ważne jest, aby operator miał pełną kontrolę nad włączeniem i wyłączeniem maszyny, na przykład w przypadku maszyn przemysłowych, które wymagają zaangażowania operatora dla zachowania bezpieczeństwa.
Wybór innej odpowiedzi niż D może wynikać z nieporozumienia dotyczącego podstawowych zasad działania systemów sterowania opartych na programowalnych kontrolerach logicznych (PLC). Osoby wybierające inne odpowiedzi mogą mieć błędne przekonanie, że wystarczy aktywować urządzenie jedynie jednym przyciskiem, co nie odpowiada rzeczywistości opisanego systemu. Różne programy mogą mieć różne mechanizmy kontroli, jednak w tym przypadku kluczowe jest, aby obydwa przyciski były wciśnięte jednocześnie. Inne odpowiedzi mogą sugerować, że wystarczy wciśnięcie jednego przycisku, aby aktywować urządzenie, co w praktyce nie zapewnia wymaganej logiki włączania. Taki błąd myślowy często prowadzi do uproszczeń, które mogą być niebezpieczne w kontekście automatyzacji i przemysłu. Ważne jest zrozumienie, że w systemach automatyki przemysłowej, gdzie bezpieczeństwo i precyzja mają kluczowe znaczenie, każda decyzja oparta jest na solidnych podstawach inżynieryjnych. Niezrozumienie tych zasad prowadzi do wyboru niewłaściwych rozwiązań, co może skutkować awariami lub nawet zagrożeniem dla pracowników. Przy projektowaniu systemów sterowania należy ściśle przestrzegać norm i najlepszych praktyk, aby zapewnić, że każde urządzenie będzie działało zgodnie z zamierzonymi specyfikacjami.
