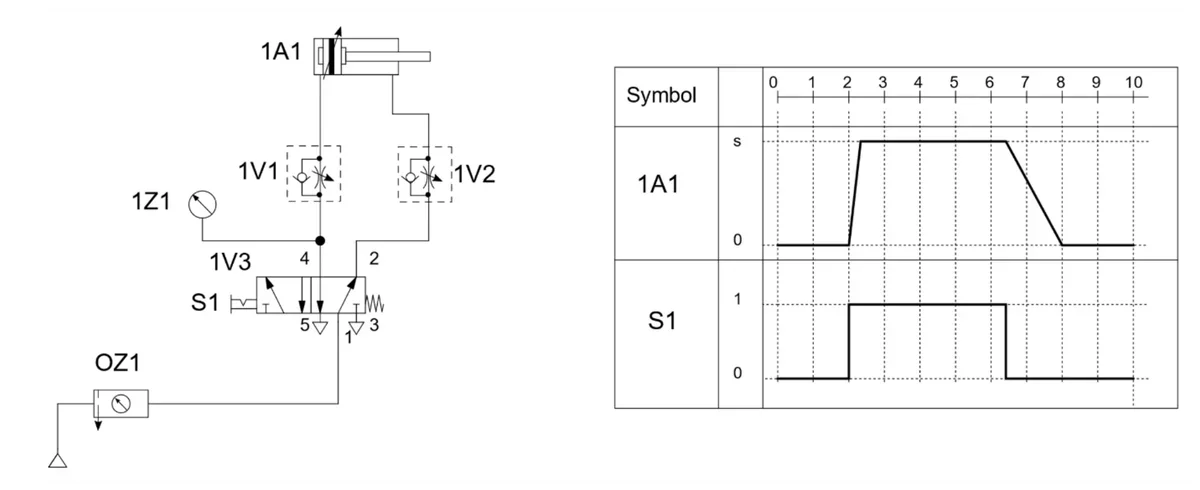

W czasie uruchamiania układu pneumatycznego stwierdzono niezgodność jego działania z przedstawionymi założeniami: czas wysuwu i wsuwu tłoczyska siłownika powinien wynosić ok. 1,5 sekundy. Diagram czasowy obrazuje pracę układu przed usunięciem usterki. W jaki sposób należy usunąć usterkę?
A. Wyregulować dławienie zaworu 1V2
B. Zamienić przyłącza zaworu 1V2
C. Wyregulować dławienie zaworu 1V1
D. Zamienić przyłącza zaworu 1V1
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.18-SG-20.01).
Odpowiedź "Wyregulować dławienie zaworu 1V2" jest poprawna, ponieważ zawór ten ma kluczowe znaczenie dla kontroli czasu wsuwu tłoczyska siłownika. W układach pneumatycznych, odpowiednie dostosowanie dławienia pozwala na precyzyjne regulowanie przepływu powietrza, co bezpośrednio wpływa na czas reakcji siłowników. W przypadku, gdy czas wsuwu jest zbyt długi, jak w tej sytuacji, wyregulowanie dławienia na zaworze 1V2 umożliwi szybsze wprowadzenie tłoczyska do pozycji roboczej. Warto zauważyć, że zgodnie z dobrymi praktykami branżowymi, regularne monitorowanie i dostosowywanie parametrów układu pneumatycznego jest kluczowe dla efektywności procesów przemysłowych. W praktyce, osoby odpowiedzialne za obsługę takich układów powinny być przeszkolone w zakresie diagnostyki problemów związanych z czasem reakcji siłowników oraz umieć dostosowywać parametry zaworów, aby osiągnąć optymalną wydajność. Przykładem zastosowania tej wiedzy może być linia montażowa, gdzie precyzyjne działanie siłowników wpływa na tempo produkcji i jakość końcowego produktu.
Wybór odpowiedzi wskazujących na konieczność zamiany przyłączy zaworu 1V1 lub 1V2 sugeruje pewne nieporozumienie dotyczące funkcji tych zaworów w układzie pneumatycznym. Zamiana przyłączy zaworu 1V1 wpłynęłaby jedynie na czas wysuwu tłoczyska, co nie rozwiązuje problemu zbyt długiego czasu wsuwu, który był głównym punktem problemu. Podobnie, zamiana przyłączy zaworu 1V2 nie wpłynie na poprawę sytuacji, ponieważ jego konfiguracja odpowiada za dławienie powietrza podczas wsuwu. W kontekście regulacji dławienia, istotnym jest zrozumienie, że dławienie wpływa na szybkość, z jaką powietrze przepływa do siłownika, co z kolei bezpośrednio przekłada się na czas jego reakcji. Z tego powodu, wyregulowanie dławienia 1V2 to kluczowy krok w dostosowaniu czasów pracy siłownika do założonych norm. Typowym błędem myślowym, prowadzącym do wybrania niewłaściwych odpowiedzi, jest zbytnie skupienie się na zamianach przyłączy zamiast na zrozumieniu, jak każdy zawór wpływa na dynamikę całego układu. Takie podejście może prowadzić do nieefektywności w diagnozowaniu i rozwiązywaniu problemów związanych z działaniem systemów pneumatycznych.
