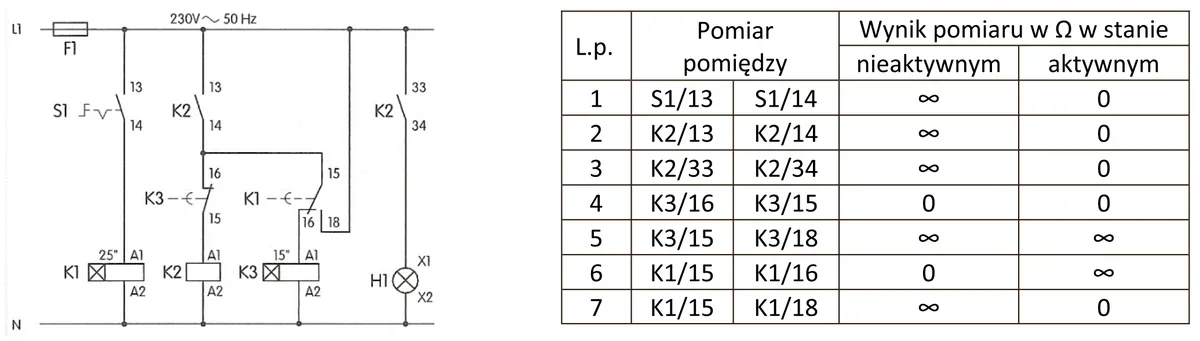

Na podstawie schematu układu sterowania opóźnionym włączaniem i danych zamieszczonych w tabeli, można stwierdzić, że uszkodzony jest
A. łącznik S1
B. przekaźnik K1
C. przekaźnik K2
D. przekaźnik K3
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.18-X-15.05).
Odpowiedź, że uszkodzony jest przekaźnik K3, jest poprawna, ponieważ wyniki pomiarów rezystancji wykazały nieskończoność między stykami 15 i 18 w stanie nieaktywnym. W prawidłowo działającym przekaźniku, rezystancja powinna wynosić 0 Ω, co oznacza, że obwód jest zamknięty, a prąd może przepływać. Uszkodzenie przekaźnika K3 prowadzi do braku możliwości zamknięcia obwodu, co uniemożliwia prawidłowe działanie całego układu sterowania. W praktyce, przekaźniki są kluczowymi elementami w automatyce i sterowaniu, a ich uszkodzenia mogą prowadzić do poważnych awarii systemów. Dlatego istotne jest regularne monitorowanie i diagnostyka przekaźników, co pozwala na wczesne wykrywanie problemów i ich eliminację przed wystąpieniem poważniejszych usterek. W standardach branżowych, takich jak IEC 61508 dotyczących bezpieczeństwa funkcjonalnego, podkreśla się znaczenie niezawodności elementów sterujących, co wyraźnie odnosi się do roli przekaźników w systemach automatyki.
W przypadku wyboru innej odpowiedzi, na przykład przekaźnika Kl, warto zastanowić się nad przyczynami tego błędu. Przekaźnik Kl, podobnie jak inne przekaźniki, powinien wykazywać określoną rezystancję, a jego niewłaściwe działanie nie jest bezpośrednio związane z wynikami pomiarów dotyczącymi przekaźnika K3. Wiele osób może pomylić uszkodzenia przekaźników, skupiając się na innych elementach układu. Często błędnie zakłada się, że inny przekaźnik, który nie wykazuje oczywistych problemów, może być przyczyną awarii, co prowadzi do mylnego wniosku. Ważne jest, aby zrozumieć, że obwody sterujące opóźnionym włączaniem wymagają dokładnej analizy każdego elementu, a nie tylko tych, które wydają się podejrzane. Często przyczyną błędnych odpowiedzi jest również brak zrozumienia schematów układów sterowania oraz zasad działania przekaźników. W praktyce, diagnostyka powinna obejmować szczegółowe badania rezystancji oraz funkcjonalności każdego przekaźnika w systemie, aby uniknąć niepotrzebnych zamian i zapewnić ciągłość działania instalacji. Zrozumienie działania układów sterowania jest kluczowe dla efektywnej diagnostyki i konserwacji, co jest zgodne z najlepszymi praktykami w dziedzinie automatyki.
