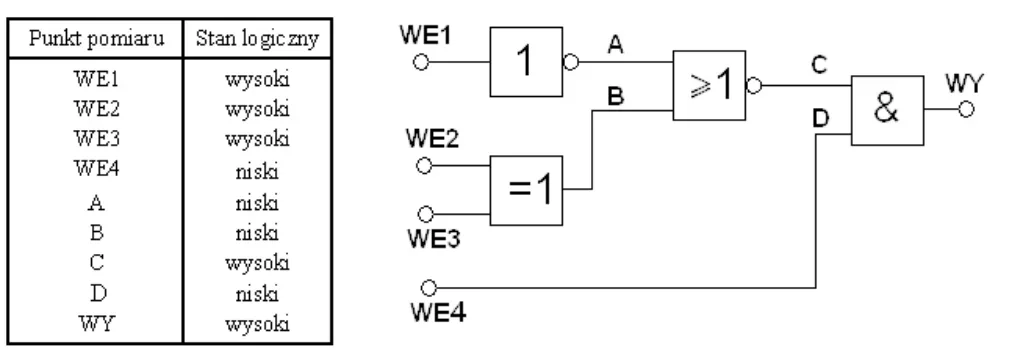

W układzie cyfrowym, którego schemat ideowy pokazano na rysunku, zmierzono poziom napięć na wejściach i wyjściach bramek logicznych. Wyniki pomiarów zapisano w tabeli. Która bramka logiczna jest uszkodzona?
A. NOT
B. AND
C. NOR
D. XOR
Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.18-X-16.01).
Odpowiedź AND jest poprawna, ponieważ bramka AND działa na zasadzie, że jej wyjście jest w stanie wysokim (1) tylko wtedy, gdy wszystkie jej wejścia również są w stanie wysokim. W przedstawionym przypadku, gdy jedno z wejść (D) jest w stanie niskim, prawidłowe działanie bramki powinno skutkować niskim stanem na wyjściu (WY). To oznacza, że wyjście w stanie wysokim, mimo niskiego stanu na jednym z wejść, wskazuje na uszkodzenie bramki. W praktyce, bramki AND są szeroko stosowane w systemach cyfrowych, w takich aplikacjach jak układy arytmetyczne, kontrolery logiczne oraz w inżynierii komputerowej. Zrozumienie poprawnego działania bramki AND jest kluczowe do projektowania oraz analizy układów cyfrowych, a znajomość typowych błędów w ich działaniu, jak uszkodzenie lub niewłaściwe połączenia, jest niezbędna dla inżynierów i techników. W standardach branżowych, takich jak IEEE 91 oraz IEC 61131-3, podkreśla się znaczenie testowania i weryfikacji elementów logicznych, aby zapewnić ich niezawodność w zastosowaniach komercyjnych.
Podczas analizy bramek logicznych, należy zwrócić szczególną uwagę na ich podstawowe działanie i zasady logiki. Wybór odpowiedzi NOR, XOR oraz NOT wynika z nieporozumienia dotyczącego funkcji tych bramek. Bramka NOR działa na zasadzie negacji wartości logicznych; wyjście jest wysokie tylko wtedy, gdy wszystkie wejścia są niskie. Z tego powodu, jeśli w układzie pojawi się stan wysoki na wyjściu przy niskich wartościach na wejściu, to także wskazuje na uszkodzenie bramki, ale nie jest to odpowiedź na to konkretne pytanie. Z kolei bramka XOR generuje stan wysoki, gdy liczba wejść w stanie wysokim jest nieparzysta, co wprowadza dodatkowe złożoności w obliczeniach logicznych. Ostatnia z wymienionych opcji, bramka NOT, działa na zasadzie negacji pojedynczego wejścia; jej wyjście jest zawsze odwrotnością wejścia. Wszystkie te odpowiedzi są błędne, ponieważ nie odzwierciedlają specificznych warunków opisanych w zadaniu, które jasno wskazują na nieprawidłowości w działaniu bramki AND. Kluczowym błędem jest niezrozumienie podstawowych zasad działania bramek oraz ich zastosowania w różnych kontekstach cyfrowych. Warto zaznaczyć, że takie błędy mogą prowadzić do poważnych problemów w projektowaniu układów logicznych, dlatego należy je dokładnie badać oraz testować zgodnie z najlepszymi praktykami inżynierskimi.
