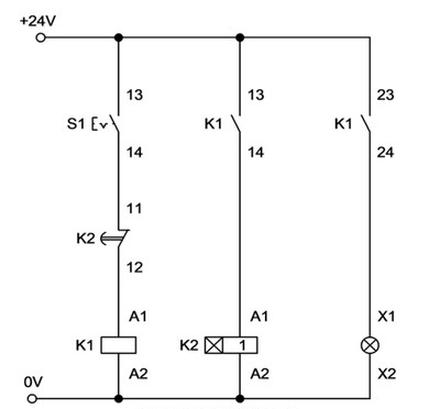

W układzie, którego schemat przestawiony został na rysunku, po wciśnięciu przycisku S1 lampka świeci światłem ciągłym. Wynika z tego, że najprawdopodobniej uszkodzony jest
Odpowiedź wskazująca na przekaźnik czasowy K2 jako uszkodzony jest prawidłowa. W sytuacji, gdy po wciśnięciu przycisku S1 lampka świeci światłem ciągłym, oznacza to, że obwód elektryczny jest zamknięty, a inne elementy układu działają poprawnie. Działający przekaźnik K1, zestyk rozwierny oraz przycisk S1 zapewniają, że sygnał jest przekazywany, a zasilacz zasila lampkę. Przekaźnik czasowy K2 powinien wprowadzać przerywanie w świeceniu lampki, co wskazuje, że jego uszkodzenie powoduje, iż lampka świeci w sposób ciągły. Przekaźniki czasowe są kluczowymi elementami w automatyce, używanymi do kontrolowania cykli pracy urządzeń. Ich poprawne działanie jest niezbędne w systemach automatyzacji, takich jak systemy oświetleniowe, gdzie wymagana jest zmiana stanu w określonych interwałach czasowych. Zrozumienie funkcji przekaźników czasowych oraz ich zastosowań w praktyce inżynieryjnej jest istotne, aby skutecznie projektować i diagnozować systemy elektromechaniczne.
Wybór odpowiedzi związanej z przekaźnikiem czasowym K2 może wydawać się na pierwszy rzut oka logiczny, jednak analiza działania całego układu wskazuje na inne aspekty. Przekaźnik czasowy K2 powinien odpowiedzialny za włączanie i wyłączanie lampki w regularnych odstępach czasu. Jeśli lampka świeci światłem ciągłym, to oznacza, że obwód jest w stanie załączenia, co sugeruje, że elementy takie jak przycisk S1, zestyk rozwierny K1 oraz zasilacz są sprawne. Często błędem w myśleniu jest zakładanie, że uszkodzenie jednego elementu automatycznie pociąga za sobą awarię całości obwodu. Należy pamiętać, że w złożonych układach automatyki, wiele komponentów współdziała. Na przykład, jeśli przekaźnik K1 działa poprawnie, to przekazuje zasilanie do lampki, co eliminuję możliwość błędnego działania przycisku S1. Zrozumienie logiki działania obwodów elektrycznych oraz diagnostyki komponentów jest kluczowe w zapewnieniu ich efektywności. Dokładna analiza i zrozumienie działania każdego z elementów jest niezbędne do uniknięcia pułapek w myśleniu, które mogą prowadzić do błędnych wyborów w diagnozowaniu usterek. Właściwe podejście do analizy obwodów elektrycznych opiera się na znajomości interakcji między komponentami oraz ich funkcji w szerszym kontekście pracy systemu.
