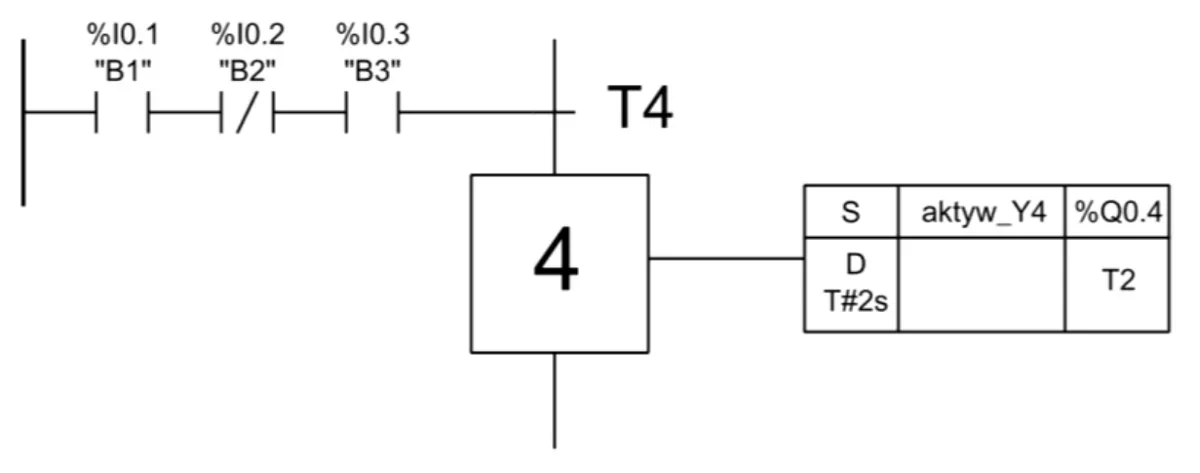

Na podstawie przedstawionego fragmentu programu w języku SFC wskaż warunek, który musi zostać spełniony przed wykonaniem kroku 4
A. B1=0 lub B2=1 lub B3=0
B. B1=1 lub B2=0 lub B3=1
C. B1=0 i B2=1 i B3=0
D. B1=1 i B2=0 i B3=1
Pytanie z egzaminu CKE, czerwiec 2023 (arkusz EE.21-SG-23.06).
Odpowiedź "B1=1 i B2=0 i B3=1" jest poprawna, ponieważ odnosi się do warunków, które muszą zostać spełnione, aby przejść do kroku 4 w programie napisanym w języku SFC (Sequential Function Chart). W systemach automatyki, SFC jest używany do modelowania procesów i sekwencji działań, co pozwala na jasne zdefiniowanie warunków przejścia pomiędzy różnymi stanami. W tym przypadku, przejście do kroku 4 wymaga jednoczesnego spełnienia trzech warunków. Przykładowo, w aplikacjach przemysłowych, taka logika może odnosić się do sytuacji, w której maszyna powinna być w stanie gotowości (B1=1), nie może być w stanie awarii (B2=0) oraz musi spełniać dodatkowe kryteria operacyjne (B3=1). Stosowanie precyzyjnych warunków w SFC zapewnia bezpieczeństwo i efektywność procesów, co jest zgodne z najlepszymi praktykami w branży automatyki.
Wybór innej odpowiedzi prowadzi do nieporozumień dotyczących logiki warunków w języku SFC. Wiele odpowiedzi opiera się na błędnym założeniu, że jeden lub dwa z wymienionych warunków mogą wystarczyć do przejścia do kroku 4. Takie podejście jest niezgodne z zasadą, że w SFC warunki muszą być precyzyjne i jednoznaczne. Wyjście z założenia, że "B1=0 lub B2=1 lub B3=0" może wystarczyć, wprowadza w błąd, ponieważ pozwala na spełnienie warunku przy wielu niekorzystnych konfiguracjach, co może prowadzić do nieprzewidzianych stanów maszyny. Podobnie, wykluczające się warunki, takie jak "B1=0 i B2=1 i B3=0", są nieefektywne, gdyż wymagają stanów, które są sprzeczne. W kontekście automatyki, ważne jest, aby zrozumieć, że każdy przypadek użycia wymaga pełnej analizy warunków przejścia, aby zapewnić bezpieczeństwo operacji. W praktyce, często popełniane błędy polegają na zbyt dużym uproszczeniu logiki sterowania, co może skutkować poważnymi konsekwencjami dla całego systemu. Dobrą praktyką jest zawsze weryfikacja wszystkich warunków przed akceptacją ich jako spełnionych, co jest kluczowe dla zapewnienia stabilności i bezpieczeństwa w systemach automatyki.
