Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych

Zawód: Technik mechatronik

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Włączenie silnika sterowanego za pośrednictwem stycznika K1 podłączonego do zaprogramowanego sterownika PLC następuje po

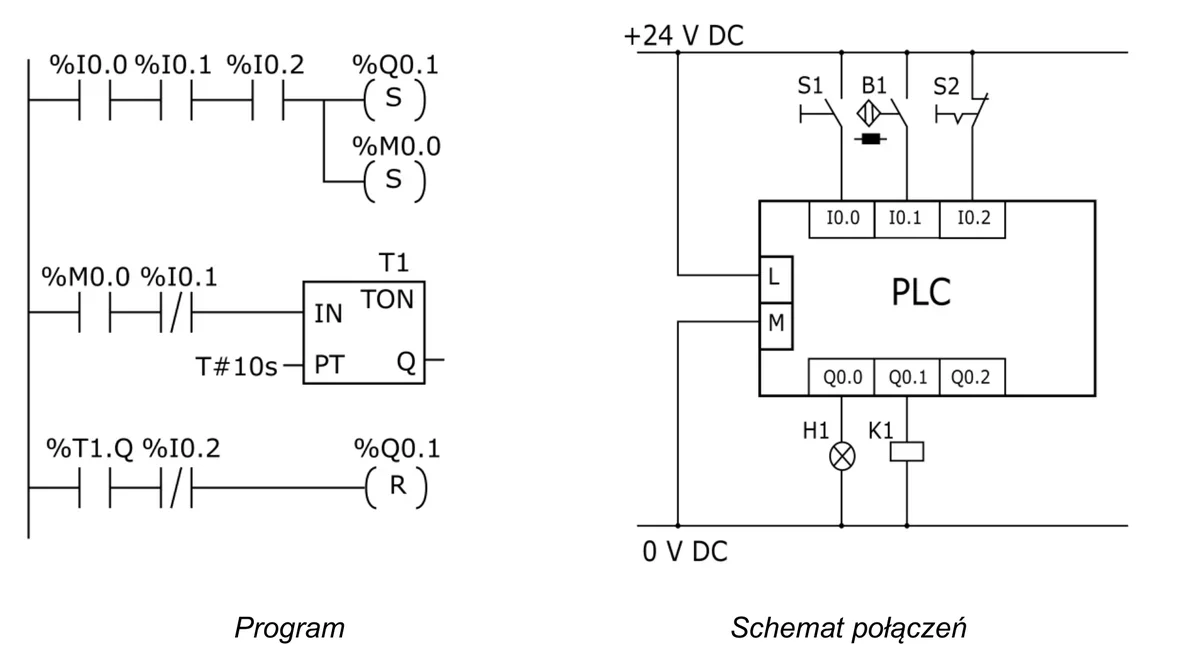

Program LD z instrukcjami S, R i timerem TON T1 oraz schemat połączeń sterownika PLC z przyciskami S1, S2, czujnikiem B1, lampką H1 i stycznikiem K1
A. wciśnięcie przycisku S1 i zadziałaniu czujnika B1
B. wciśnięcie przycisku S2 i zadziałaniu czujnika B1
C. odliczeniu czasu 10 sekund przez instrukcję T1
D. wciśnięcie przycisku S1 i wciśnięcie przycisku S2

Pytanie z egzaminu CKE, styczeń 2023 (arkusz EE.21-SG-23.01).

Włączenie silnika po wciśnięciu przycisku S1 oraz zadziałaniu czujnika B1 jest zgodne z logiką działania systemów automatyki przemysłowej. Styk S1 reprezentuje istotny element kontrolny, który aktywuje obwód sterujący. Zadziałanie czujnika B1 pełni funkcję zabezpieczenia, zapewniając, że silnik uruchomi się tylko wtedy, gdy spełnione są określone warunki, co zwiększa bezpieczeństwo operacji. W praktyce, takie podejście jest zgodne z zasadami projektowania systemów PLC, gdzie logika AND jest powszechnie stosowana do zapewnienia, że kilka warunków musi być spełnionych jednocześnie. Dzięki temu można ograniczyć ryzyko nieautoryzowanego uruchomienia maszyny, co jest kluczowe w kontekście norm bezpieczeństwa przemysłowego, takich jak ISO 13849 czy IEC 62061. Użycie takiej logiki w programowaniu PLC jest standardem, który pozwala na uzyskanie większej niezawodności i kontroli nad procesami automatyzacji.
Wybór odpowiedzi, w której wskazano jedynie wciśnięcie przycisku S2 oraz zadziałanie czujnika B1, wskazuje na brak zrozumienia podstawowych zasad działania systemu sterowania. Przyciski w systemach PLC pełnią rolę wejść sygnałowych, które muszą być odpowiednio zintegrowane z innymi elementami, aby mogły wyzwolić odpowiedź w postaci aktywacji stycznika. Odpowiedzi, które podają wyłącznie jeden z warunków lub łączą przycisk S2 z czujnikiem B1, nie uwzględniają logiki AND, która jest kluczowa w tym kontekście. Ponadto, przycisk S1 jest krytycznym elementem, który musi zostać wciśnięty, aby proces uruchomienia silnika mógł być zainicjowany. Zignorowanie tego elementu prowadzi do błędnych konkluzji, co może skutkować niebezpiecznymi sytuacjami w rzeczywistych aplikacjach. Przykładem mogą być sytuacje, w których silnik włącza się w nieodpowiednim momencie, co stwarza zagrożenie dla operatorów. Zastosowanie odpowiednich schematów logicznych oraz świadomość interakcji między różnymi sygnałami wejściowymi jest kluczowe dla tworzenia bezpiecznych i efektywnych systemów automatyki. Takie podejście powinno być fundamentem projektowania w obszarze automatyki, a nieprzestrzeganie go może prowadzić do poważnych błędów w działaniu systemu.
