W układzie połączonym jak na schemacie woltomierz mierzy

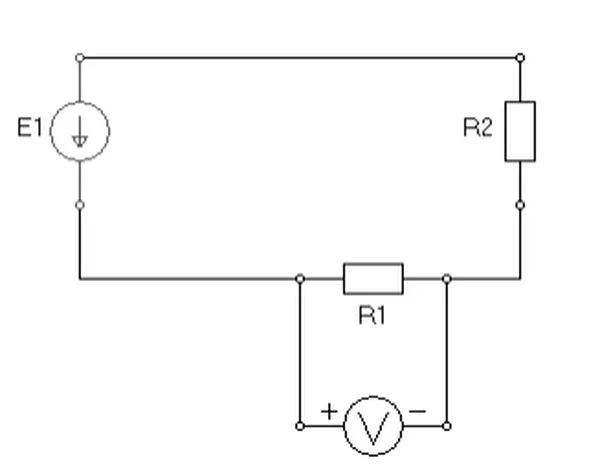

Schemat obwodu ze źródłem E1, rezystorami R1 i R2 oraz woltomierzem
A. napięcie źródła E1.
B. moc znamionową rezystora R1.
C. spadek napięcia na rezystorze R1.
D. natężenie prądu płynącego przez rezystor R1.

Pytanie z egzaminu CKE, październik 2013 (arkusz E.18-X-13.10).

Poprawna odpowiedź to spadek napięcia na rezystorze R1. Woltomierze są urządzeniami używanymi do pomiaru napięcia, a ich sposób podłączenia do obwodu jest kluczowy dla dokładności pomiaru. Woltomierz powinien być podłączony równolegle do rezystora, co pozwala na pomiar spadku napięcia, który jest różnicą potencjałów na jego końcach. W praktyce, zrozumienie tego aspektu ma ogromne znaczenie w diagnostyce układów elektronicznych oraz w pracy inżynierów elektryków. Standardy branżowe, takie jak IEC 61010, podkreślają, jak ważne jest zachowanie odpowiednich zasad podłączania urządzeń pomiarowych, aby zapewnić bezpieczeństwo i dokładność pomiarów. Woltomierz w takim układzie nie wpływa na obwód, co jest kluczowe dla uzyskania wiarygodnych wyników. Na przykład, w przypadku analizy układów zasilających, znajomość spadku napięcia na poszczególnych elementach pozwala na optymalizację wydajności całego systemu.
Wybór odpowiedzi innej niż spadek napięcia na rezystorze R1 wskazuje na pewne nieporozumienia dotyczące podstawowych zasad pomiarów elektrycznych. Na przykład, odpowiedź sugerująca, że woltomierz mierzy moc znamionową rezystora R1, jest niewłaściwa, ponieważ moc oblicza się na podstawie napięcia i natężenia prądu według wzoru P=U*I. Woltomierz nie jest przystosowany do pomiaru mocy bezpośrednio; aby to zrobić, konieczne byłoby zmierzenie zarówno napięcia, jak i prądu, co najlepiej zrealizować za pomocą odpowiednich urządzeń. Podobnie, twierdzenie, że woltomierz mierzy natężenie prądu płynącego przez rezystor R1, jest błędne. Natężenie prądu mierzy się za pomocą amperomierza, który musi być podłączony szeregowo do obwodu. Woltomierz, łącząc go równolegle, nie może mierzyć natężenia, ponieważ nie przepływa przez niego prąd. Odpowiedzi związane z napięciem źródła E1 również są mylące, ponieważ woltomierz zmierzy tylko napięcie w obrębie obwodu, do którego jest podłączony. Aby zmierzyć napięcie źródła, musiałby być podłączony bezpośrednio do jego zacisków. Te błędne interpretacje mogą prowadzić do poważnych pomyłek w projektowaniu i diagnozowaniu układów elektrycznych, a zrozumienie funkcji i zasad działania woltomierzy jest kluczowe dla każdego, kto pracuje w dziedzinie inżynierii elektrycznej.
