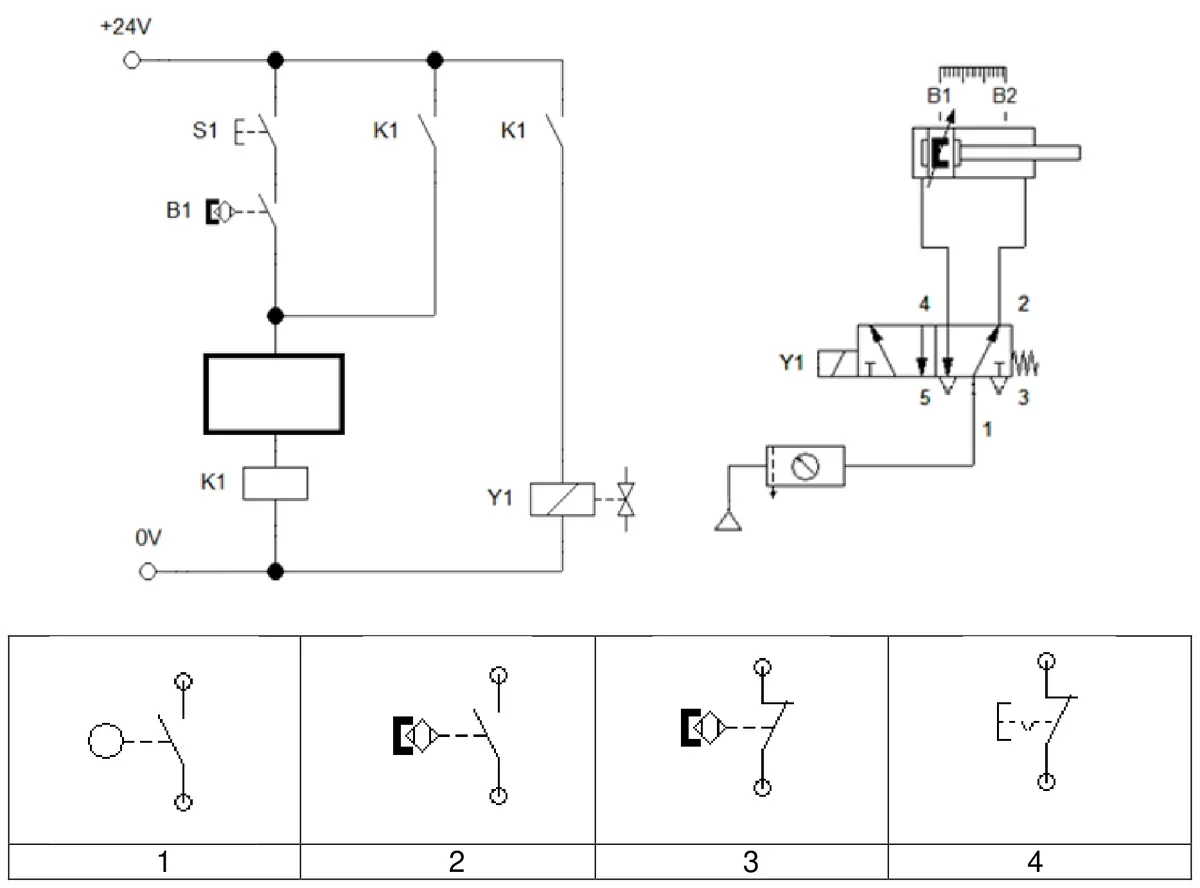

Którego symbolu graficznego należy użyć na przedstawionym schemacie, by tłoczysko siłownika zostało wsunięte po osiągnięciu maksymalnego wysunięcia?

Wybór symboli graficznych innych niż ten oznaczony numerem "3" może prowadzić do poważnych konsekwencji w funkcjonowaniu układów hydraulicznych. Na przykład, symbole 1, 2 i 4 mogą sugerować całkowicie różne mechanizmy działania, co w praktyce może skutkować błędnym zrozumieniem zasad funkcjonowania siłowników. Często wybór niewłaściwego zaworu wynika z nieznajomości jego działania - zawór otwarty w stanie spoczynkowym (symbol 1) może nie zrealizować zadania wsunięcia tłoczyska, ponieważ medium będzie stale przepływać w kierunku wysunięcia, co w przypadku osiągnięcia maksymalnego wysunięcia doprowadzi do braku kontroli nad procesem. Z kolei zawory, które są normalnie otwarte (symbol 2) nie są w stanie odpowiednio reagować na zanik napięcia, co również nie sprzyja zamierzonym efektom. Kluczowym błędem jest również pominięcie aspektu, jakim jest odpowiedzialność za bezpieczeństwo układów. Używanie zaworów, które nie mają funkcji powrotnej po zaniku zasilania, może prowadzić do niebezpiecznych sytuacji w automatyce przemysłowej. Należy pamiętać, że prawidłowy wybór symbolu to nie tylko kwestia estetyki rysunku, ale przede wszystkim efektywności i bezpieczeństwa działania całego układu. Dlatego tak istotne jest, aby być świadomym różnic w działaniu poszczególnych elementów oraz ich zastosowań w praktyce inżynierskiej.
