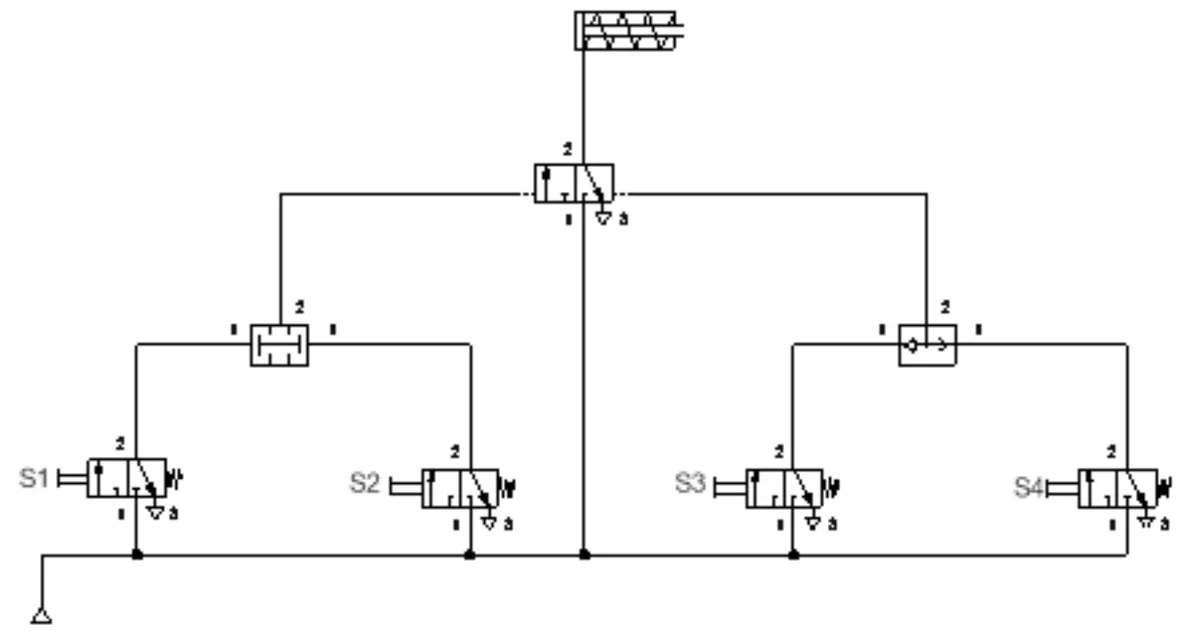

Zgodnie ze schematem wsunięcie tłoczyska siłownika następuje poprzez
A. wciśnięcie przycisków S3 i S4 jednocześnie.
B. wciśnięcie przycisków S1 i S2 jednocześnie.
C. wciśnięcie przycisku S1 lub S2.
D. wciśnięcie przycisku S3 lub S4.
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.19-X-14.05).
Naciśnięcie przycisków S3 albo S4 to dobry sposób na wsunięcie tłoczyska siłownika. Działa to tak, jak w układach hydraulicznych i pneumatycznych, bo te przyciski kierują medium robocze do właściwej komory siłownika, co pozwala na ruch. Przykładowo, w hydraulice ciśnienie oleju z S3 lub S4 powoduje, że tłoczysko przesuwa się tam, gdzie trzeba, żeby podnieść coś ciężkiego albo przesunąć elementy w maszynie. Moim zdaniem, takie podejście jest bardzo efektywne i zapewnia bezpieczeństwo. Podczas projektowania systemów automatyki dobrze jest też myśleć o niezawodności i łatwości serwisowania, co można osiągnąć przez poprawne umiejscowienie i oznaczenie przycisków. A zrozumienie, jak różne przyciski współpracują w układzie, naprawdę pomaga w lepszym planowaniu i optymalizacji produkcji.
Naciśnięcie przycisków S1 i S2, czy to razem, czy osobno, prowadzi do błędnego wniosku. Te przyciski są zaprojektowane do sterowania ruchem przeciwnym, czyli wysunięciem tłoczyska, a nie jego wsunięciem. W praktyce, niektórzy użytkownicy mogą myśleć, że wszystkie przyciski działają tak samo, co jest mylne. S1 i S2 zwykle aktywują procesy, które wymagają wysunięcia elementów, na przykład przy rozładunku. Taka pomyłka może prowadzić do błędów, co w efekcie wpłynie na bezpieczeństwo i efektywność działania systemu. Warto pamiętać, że przy projektowaniu takich systemów powinno się stosować dobre praktyki, jak oznaczanie przycisków i szkolenie operatorów, żeby zmniejszyć ryzyko błędów. Z doświadczenia wiem, że rozumienie, jak działają siłowniki, jest kluczowe, bo niepoprawne wciśnięcie przycisków może nie tylko obniżyć wydajność, ale też uszkodzić sprzęt. Dlatego ważne jest, by z przemyśleniem podchodzić do obsługi urządzeń i ciągle podnosić kwalifikacje pracowników.
